Така деталь, як конденсатор, знайома багатьом радіоаматорам. Він знаходиться практично в будь-якому електроприладі, і велика частина несправностей пов'язана якраз з виходом його з ладу. Тим, хто захоплюється цим напрямком діяльності, буде цікаво знати, як продзвонити конденсатор. У будь-якого домашнього радіоаматора знайдеться широкий асортимент різних деталей, включаючи і розглянуті елементи.

Як продзвонити конденсатор мультиметром: інструкція по застосуванню, рекомендації
А так як більша частина з них вже використані, що продиктовано економічністю, то необхідно їх перевірити на працездатність. Але спершу трохи теорії щодо того, що собою являють ці необхідні елементи, за яким принцип працюють і яка сфера їх застосування.


Що таке конденсатор?

Конденсатор – це деталь, яка присутня практично в кожній електричної схемою. Серед всіх поломок устаткування практично трохи більше 50 % пов'язані саме з несправністю даного радиоэлемента. Конструкція конденсатора не відрізняється складністю. Дві металеві пластини поділяє діелектрик. У класичних виробах в його якості застосовувалися різні матеріали:
  • повітря;
  • папір (електрокартон);
  • кераміка;
  • пластик.
  • Сучасні конденсатори виглядають трохи інакше. З метою оптимізувати характеристики та їх розміри, замість пластин використовується тонка фольга (рулони), аркуші якої поділяє діелектрик. А можна продзвонити конденсатор в цьому випадку? Звичайно так, якихось «протипоказань» тут немає. Збільшення розмірів пластин дозволяє збільшити їх площу. У той же час розміри виходять не дуже великими. Проте з цієї ж причини страждають експлуатаційні властивості.


    Різновиди радіодеталей

    Всі конденсатори поділяються на два види:
  • полярні (електролітичні);
  • неполярні.
  • Другі деталі відрізняються невибагливістю щодо експлуатації. Тільки вони не здатні накопичити велику ємність при компактних розмірах. Полярні конденсатори вважаються більш прогресивними, але в той же час володіють деякими недоліками.
    Як продзвонити конденсатор мультиметром: інструкція по застосуванню, рекомендації
    У проміжку між листами фольги укупі з діелектриком всередині конденсатора знаходиться лужний електроліт. Виходячи з цього, такі деталі і отримали інша назва – електролітичні. Їх видає циліндрична форма, на корпусі їх промарковані контакти (позитивний і негативний), що дуже важливо в ході вирішення питання, як продзвонити конденсатор. Незважаючи на простий пристрій, радіодеталі досить чутливі до електрики. У зв'язку з цим працювати з ними потрібно дуже обережно. Те ж саме стосується і перевірки електролітичних конденсаторів. Тобто для початку необхідно визначити полярність контактів, а потім вже проводити діагностику. Якщо неправильно підключити радиодеталь, вона може нагрітися і розірватися.

    Як працюють радіодеталі

    Як же працюють конденсатори? По суті, їх принцип дії теж нескладний у розумінні – вони накопичують електричний заряд. І в силу цього такі деталі застосовуються в основному в схемах, де циркулює змінну напругу. Але це не скасовує використання конденсаторів на платах постійного струму. Тільки тут вони будуть виступати в якості діелектрика, оскільки не будуть накопичувати заряд.

    Основні характеристики конденсаторів

    Перш ніж зрозуміти, як продзвонити конденсатор, потрібна невелика теорія. Будь-яка подібна радиодеталь володіє трьома важливими параметрами:
  • Ємність.
  • Номінальна напруга.
  • Струм пробою.
  • З усіх трьох важливою є саме ємність , яка характеризує накопичення електрики. В якості одиниці вимірювання використовується Фарад.
    Як продзвонити конденсатор мультиметром: інструкція по застосуванню, рекомендації
    Практично у всіх сучасних побутових електроприладах для конденсаторів не потрібно великої ємності. Тому вона здебільшого вимірюється у невеликих частках:
  • миллифарад – 10 -3 Ф мФ або mF;
  • микрофарад – 10 -6 Ф мкФ або µF;
  • пікофарад – 10 -12 Ф пФ або pF.
  • При збільшенні ємності конденсатора його габарити теж стають більше. Що стосується номінального напруги ця характеристика визначає те значення, при якому ємність буде дорівнює заданому параметру виробником. Звичайно, зазначається гранично допустиме значення. Тим не менше в ході роботи з деталями необхідно підбирати їх з запасом. Це дозволить уникнути виходу з ладу деталей на випадок різких стрибків напруги. Пробій теж має велике значення у вирішенні завдання, як продзвонити конденсатор мультиметром, оскільки безпосередньо впливає на експлуатаційні характеристики конденсатора. Наскільки б якісно не виготовлялася радиодеталь, при виникненні певного напруги не виключено прорив струму крізь діелектрик. Іншими словами, між пластинами відбудеться коротке замикання. І крім того, що зіпсується сам конденсатор, ризику піддається вся електрична схема. Іноді деталі можуть загорітися, що характерно для плівкових конденсаторів.

    Де використовуються конденсатори

    В залежності від ємності, конденсатори можуть використовуватися в різних схемах електроприладів. Найчастіше вони успішно застосовуються для фільтрів перешкод або стрибків напруги. Як правило, це радіодеталі невеликої ємності, більш ємні елементи актуальні для виробництва джерел безперебійного живлення малої потужності.
    Як продзвонити конденсатор мультиметром: інструкція по застосуванню, рекомендації
    В автомобільній промисловості теж є місце для конденсаторів. З їх допомогою визначається миготіння сигналу поворотів у машини. Нерідко тут доводиться продзвонити пусковий конденсатор на предмет справності. Але крім цього, в силу здатності накопичувати електричний заряд, вони гарні там, де необхідно на короткий проміжок часу пустити максимальний струм. І тут праві будуть ті, хто подумав про фотоспалаху. Тобто спочатку заряд якийсь час накопичується, а потім все електрика вмить витрачається на розпал потужної лампи. Але велике поширення конденсатори одержали у виготовленні пристроїв, які перетворюють змінний струм у постійний, де він згладжує пульсації. До речі, при необхідності ремонту блока живлення якраз постає питання щодо перевірки конденсаторів. Радіодеталі великої ємності успішно застосовуються як пускові елементи для електродвигунів при однофазному підключенні.

    Основні несправності

    Як продзвонити конденсатор тестером? Якщо яка-небудь схема не працює або не запускається електродвигун, отже, якийсь елемент непрацездатний (або їх кілька). Щодо конденсаторів характерними несправностями є такі поломки:
  • коротке замикання обкладок (пробій);
  • унаслідок прориву внутрішньої ланцюга деталі;
  • перевищення струму витоку;
  • пошкодження корпусу, з-за чого порушилася його герметичність;
  • зниження ємності унаслідок висихання.
  • Дані несправності з'являються з кількох причин. Найчастіше це перевищення в ході експлуатації декількох параметрів: температури, напруги. Сюди ж можна віднести і механічні пошкодження корпусів.
    Як продзвонити конденсатор мультиметром: інструкція по застосуванню, рекомендації
    Тому рекомендується дотримуватися знижений температурний режим, що дозволяє істотно продовжити термін служби багатьох радіодеталей, включаючи і конденсатори, так як саме з-за перегріву багато елементи виходять з ладу.

    Способи перевірки

    Як продзвонити конденсатор в кондиціонері або в будь-якому іншому електроприладі? Для цього найчастіше використовується мультиметр, однак варто для початку провести візуальну діагностику. При цьому характерними ознаками може служити порушення герметичності корпусу – його розриває, а електроліт витікає назовні. Як правило, радіодеталі мають правильну циліндричну форму. Всі виявлені опуклості будуть свідчити про несправність конденсатора. Варто зауважити, що несправні радіодеталі тільки утилізуються, оскільки не підлягають відновленню. Якщо ж деталі корпус цілий, то візуально визначити несправність неможливо з причини внутрішнього короткого замикання. У цьому випадку без мультиметра не обійтися. За допомогою таких приладів можна проводити діагностику радіодеталей в діапазоні 20 нФ – 200 мкФ. І цього цілком достатньо.

    Перевірка неполярних деталей

    Часто без випоювання продзвонити конденсатор досить важко. Перед перевіркою конденсаторів будь-якого типу їх бажано від'єднати від схеми. Діагностика проводиться шляхом вимірювання опору. Вся процедура полягає в наступному:
  • Конденсатор потрібно розрядити і для цього варто замкнути обидва висновку, торкнувшись викрутки (відразу обидва) або будь-якого іншого металевого предмета.
  • На приладі включається режим омметр і вибирається максимальний діапазон.
  • Обома щупами варто торкнутися контактів конденсатора (полярність у цьому випадку не грає ролі).
  • Якщо на дисплеї буде видно одиниця, то це говорить про справність деталі (значення опір становить понад 2 мегаом).
  • Самі щупи необхідно тримати тільки за ізольовані місця, інакше свідчення будуть недостовірними. У цьому випадку буде здійснено замір опір свого тіла.

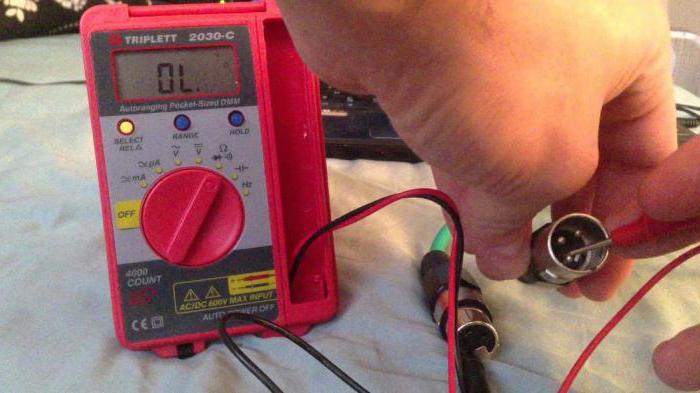

    Як продзвонити конденсатор мультиметром: інструкція по застосуванню, рекомендації
    Для надійності можна переключити прилад в режим діодів, і, якщо він видасть звуковий сигнал, то це свідчить про наявність пробою.

    Перевірка полярних конденсаторів

    Як правило, ємність неполярних конденсаторів не більше 1 мкФ, в той час як у електролітичних радіодеталей діапазон по цьому параметру становить 05-1000 мкФ, а то й більше. Тому на приладі необхідно вибирати 100 кОм. В іншому перевірка точно така ж. Перед тим як продзвонити конденсатор, його теж слід розрядити, і як це зробити, описано трохи вище. Якщо це високовольтна деталь, то для цього краще використовувати звичайну лампу розжарювання. Якщо ж проігнорувати розрядку, то конденсатор може просто зіпсувати мультиметр. До того ж, «вимкнути» деталь, торкнувшись її, відчуття отримаєте дуже неприємними. Характерною ознакою працездатності електролітичних конденсаторів буде іскріння при його розряді. В принципі, на цьому можна діагностику припиняти. Але краще довести справу до кінця – для достовірності і заспокоєння. Тут вже для перевірки радіодеталі необхідно дотримувати полярність (тобто плюс щупа до плюса виводу і так само щодо мінуса). Вступник з мультиметра постійний струм буде накопичуватися в конденсаторі, при цьому на дисплеї можна відзначити збільшення опору, що є нормою. З аналоговим приладом можна виконати більш наочну перевірку: швидкість відхилення стрілки вказує на величину ємності деталі. Чим більш тривало це відбувається, тим вона більша.

    Перевірка деталі без її випоювання

    Як вище було згадано, конденсатори бажано випаяти з схеми, однак не завжди це можна зробити, коли, наприклад, їх багато. Тоді виникає завдання, як продзвонити конденсатор на платі. При такій діагностиці необхідно включити в схему такий елемент, як і переконливим деталь. Номінал теж повинен бути ідентичним.
    Як продзвонити конденсатор мультиметром: інструкція по застосуванню, рекомендації
    Тільки така методика може дати потрібний результат, тільки якщо схема використовує невелика напруга. В іншому випадку, коли маєш справу з великим струмом, такий спосіб вкрай не рекомендується використовувати.
