Позначення на мультиметрі. Як користуватися мультиметром - детальна інструкція для початківців

19-02-2019, 22:10
506
З цього керівництва користувачі дізнаються, як використовувати цифровий мультиметр, незамінний інструмент, який можна застосовувати для діагностики ланцюгів, вивчення електронних конструкцій та тестування батареї. Звідси і назва multi - meter (множинне вимір). Основними параметрами, які підлягають перевірці на цьому пристрої, є напруга і струм. Мультиметр також відмінно підходить для деяких базових перевірок працездатності та усунення неполадок. Його часто застосовують в ремонті техніки. Позначення на мультиметрі дозволяють зрозуміти, наскільки напруга або струм на певному ділянці ланцюга відрізняється від вихідного значення.

З чого складається обладнання

Перед тим як почати користуватися технікою, необхідно з'ясувати, з яких деталей вона складається. Позначення на мультиметрі можна отримати за допомогою виміру певної ділянки. Без знання потрібних клем, контактів роботу не виконати. Мультиметр складається з трьох частин: Дисплей. Ручка вибору. Порти. Дисплей зазвичай має чотири цифри, а також можливість відображення від'ємного знака. Деякі моделі пристроїв мають підсвічені дисплеї для кращого перегляду в умовах низької освітленості.
Ручка вибору дозволяє користувачеві встановити режим і зчитувати різні показники, такі як міліампер (мА) струму, напруги (V) та опору (Ом).

Два датчики підключені до двох портів на передній панелі пристрою. COM позначає з'єднання і майже завжди підключається до заземлення або «-» ланцюга. COM - зонд зазвичай чорний, але немає ніякої різниці між червоним і чорним з'єднанням, крім кольору. Позначення на мультиметрі через кожен з цих провідників буде однаковим. 10A - це спеціальний порт, який використовується для вимірювання великих струмів (більше 200 мА). mAV? - це порт, до якого зазвичай підключається червоний зонд. Він дозволяє вимірювати струм (до 200 мА), напруга (В) і опір (?). На кінці зонда є роз'єм, який підключається до мультиметру.

Вимірювання напруги

Тепер, розібравшись з пристроєм мультиметра, можна переходити до найпростіших вимірів. Для початку варто спробувати виміряти напруга на батареї типу AA. Позначення на мультиметрі буде показувати рівень минаючого струму на конкретній ділянці. Для цього виконуються наступні дії: Підключити чорний зонд до COM, а червоний зонд до mAV?. Встановити мультиметр на «2» в діапазоні постійного струму. Майже вся портативна електроніка використовує постійний струм, а не змінний струм. Підключити чорний зонд до заземлення батареї або «-», а червоний зонд для харчування або «+». Стиснути щупи, злегка натиснувши на позитивні і негативні клеми батареї типу АА. Якщо застосовується нова батарея, користувачі повинні побачити близько 15 на дисплеї. Напруга змінного струму (наприклад, проводка із стін) може бути небезпечним, тому рідко потрібно використовувати налаштування напруги змінного струму (V з хвилястою лінією поруч з ним). Тут важливо дотримуватися кожен параметр вихідного значення. Щоб відповісти на питання про те, як користуватися мультиметром, докладна інструкція для початківців для вимірювання напруги на різних контактах, буде представлена нижче.

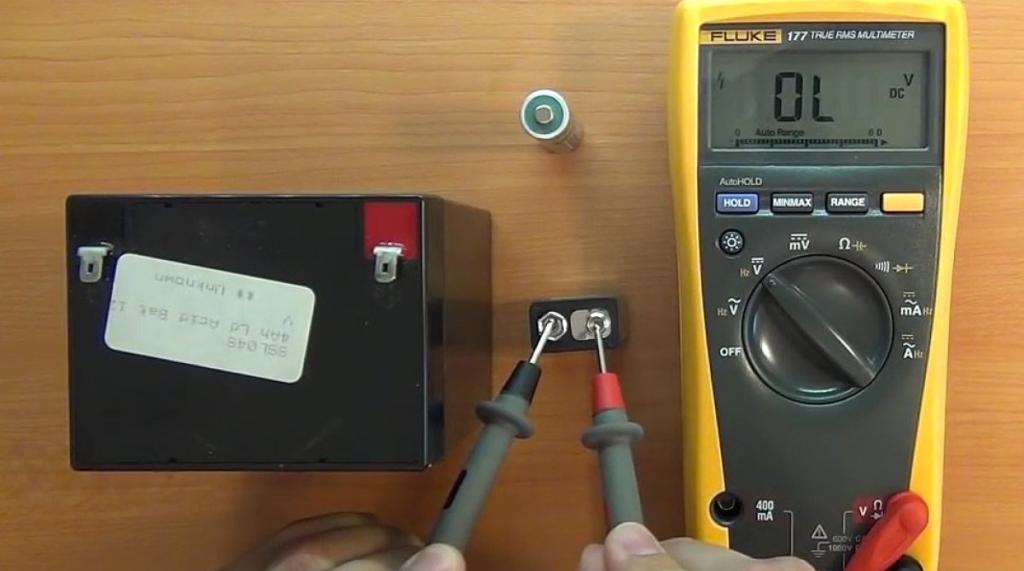

Вимірювання напруги, що знімається з блоку живлення

Для цього необхідно встановити ручку на «20» в діапазоні постійного струму (він позначається як V з прямою лінією поруч з ним).
Мультиметри зазвичай не мають автоматичного вибору діапазону. Тому користувачі повинні встановлювати мультиметр на діапазон, який він може виміряти. Наприклад, 2V вимірює напругу до 2 вольт, а 20V вимірює напругу до 20 вольт. У разі якщо вимірюється батарея 12 В, застосовується налаштування на 20 В. Якщо параметр буде встановлений неправильно, зміна екрану лічильника спочатку не зміниться, а потім з'явиться показник рівний 1. Варто відзначити, що при відповіді на питання: Як користуватися мультиметром", докладна інструкція для початківців може містити різні правила проведення замірів. Все залежить від типу цифрового або аналогового приладу. Є розширені моделі, що мають додаткові функції, пов'язані з відстеженням струму на мікроконтролерах.

Інші виміри

За допомогою цього пристрою можна перевіряти різні частини схеми. Ця практика називається вузловим аналізом і є основним методом схемотехническом аналізі. Вимірюючи напругу в ланцюзі, потрібно простежити який показник потрібен для кожної ділянки. Спочатку перевіряється вся схема. Вимірюючи, звідки напруга подається на резистор, а потім на землю, на світлодіоді, користувач повинен побачити повне напруга ланцюга, яке має складати близько 5 Ст. Позначення змінного струму на мультиметрі в цьому випадку виміряти не вийде. Для цього потрібно перейти в інший режим, описаний вище.

Перевантаження при вимірі

Позначення опору на мультиметрі може не відображатися. Це може бути пов'язано з неполадками. Що може статися, вибрати налаштування напруги занадто низьку, яку необхідно виміряти питання цікавий. Нічого поганого не станеться. Вимірювач просто відобразить цифру 1. Так прилад вказує, що він перевантажений або знаходиться за межами припустимого діапазону. Щоб змінити зчитування слід змінити мультиметровую ручку на наступну максимальну налаштування.

Ручка вибору

Чому ручка індикатора показує 20 а не 10 питання, яке часто задають користувачі. Якщо необхідно виміряти напругу менше 20 В, потрібно перейти до налаштування 20 Ст. Це дозволить читати показник з 200 до 1999. Перша цифра на багатьох мультиметрах може відображати лише «1», тому діапазони обмежені 1999 замість 9999. Отже, максимальний діапазон 20 замість максимального діапазону 99 Ст. Позначення ємності на мультиметрі в цьому випадку буде неточним. Однак такі незначні похибки.
Необхідно дотримуватися ланцюгів постійного струму (налаштування на мультиметрі з прямими лініями, а не зігнутими лініями). Більшість пристроїв можуть вимірювати системи змінного струму, але вони можуть бути небезпечними. Якщо необхідно перевірити, чи включена розетка, слід застосовувати тестер змінного струму.

Вимірювання опору

Позначення мікроампер на мультиметрі дає можливість перевірити опір на різних електричних ділянках. Особливо це зручно при тестуванні мікросхем.
Нормальні резистори мають колірні коди, розташовані на них. Знати всі можливі комбінації і їх визначення неможливо. Є багато онлайн-калькуляторів, які прості у використанні. Однак, якщо користувач коли-небудь виявиться без доступу до інтернету, мультиметр допоможе виміряти потрібний параметр. Для цього потрібно вибрати випадковий резистор і встановити мультиметр на 20 кОм. Потім притиснути щупи до ніжок резистора з тим же тиском, що і при натисканні клавіші на клавіатурі. Вимірювач буде зчитувати одне з трьох значень - 000 1 або фактичне значення резистора. Позначення на панелі мультиметра при цьому можна перемикати в декількох режимах. В цьому випадку показання лічильника становить 097 що означає, що значення цього резистора становить 970 Ом, або близько 1 кОм. Слід пам'ятати, що вимірювач знаходиться в режимі 20 кОм або 20000 Ом, тому потрібно перемістити три знаки після коми вправо, що буде дорівнювати 970 Ом.

Основні моменти при вимірі

Багато резистори мають допуск 5 %. Це означає, що колірні коди можуть вказувати 10 тисяч Ом (10 кОм), але із-за розбіжностей в процесі виготовлення резистор 10 кОм може становити всього 95 кОм або 105 кОм. В інструкції, опис мультиметра вказує на те, що виміри можуть проводитися тільки в строго встановлених діапазонах.

Однак при вимірі нижче встановленої норми нічого не зміниться. Оскільки резистор (1 кОм) менше 2 кОм, він все одно відображається на дисплеї. Тим не менше можна буде зауважити, що є ще одна цифра після десяткової крапки, що дає уточнення в розрахунку кінцевого значення. Як правило, резистор менше 1 Ом зустрічається рідко. Слід розуміти, що вимірювання опору не ідеально. Температура може сильно вплинути на читання показника. Крім того, вимірювання опору пристрою, коли воно фізично встановлено в ланцюзі, може бути дуже складним. Навколишні компоненти на плату можуть сильно вплинути на свідчення. В результаті цього омі на мультиметрі можуть відображатися неправильно.

Вимірювання струму

Читання струму - одне з найбільш складних вимірювань у світі вбудованої електроніки. Це складно, тому що необхідно контролювати струм відразу на декількох ділянках. Вимірювання працює так само, як напруга та опір – користувач повинен отримати правильний діапазон. Для цього слід встановити мультиметр на 200 мА і працюйте від цього значення. Споживання струму для багатьох ланцюгів зазвичай становить менше 200 мА. Необхідно переконатися, що червоний зонд підключений до порту з запобіжниками 200 мА. На мультиметрі отвір 200 мА - це те ж саме отвір/порт, що і для вимірювання напруги і опору (вихід позначений як mAV?).
Це означає, що можна тримати червоний зонд в тому ж порту для вимірювання струму, напруги або опору. Однак, якщо ланцюг буде використовувати напруга, близьке до 200 мА або більше, краще переключити датчик на бік 10 А, щоб бути в безпеці. Перевантаження по струму може призвести до перегорання запобіжника, а не просто до показу перевантаження.

Що необхідно пам'ятати при вимірах

Мультиметр діє як шматок дроту – при замиканні ланцюги схема включається. Це важливо, тому що з плином часу світлодіод, мікроконтролер, датчик або будь-яке інше вимірювальний пристрій може змінити своє енергоспоживання. Наприклад, включення світлодіода може призвести до збільшення на 20 мА протягом однієї секунди, а потім до зменшення протягом секунди, коли він повертається на «викл».
На дисплеї мультиметра має з'явитися миттєве поточне значення. Всі мультиметри знімають показання з плином часу, а потім дають середнє значення, тому слід очікувати, що свідчення будуть коливатися. В цілому, більш дешеві лічильники будуть усереднені більш різко і будуть реагувати повільніше.

Перевірка безперервності

Перевірка безперервності - це перевірка опору між двома точками. Якщо опір дуже низька (менше декількох Ом), дві точки електрично з'єднуються, і видається звуковий сигнал. Якщо опір перевищує декілька Ом, то розімкнути ланцюг, і звук не відтворюється. Цей тест допомагає переконатися в правильності з'єднань між двома точками. Перевірка також допомагає визначити, чи пов'язані дві точки, яких не повинно бути. При цьому вольти на мультиметрі будуть відображатися в суворо встановленому значенні, без похибок.
Безперервність, мабуть, найважливіша функція для майстрів, які займаються ремонтом і тестуванням електронного обладнання. Ця функція дозволяє перевіряти провідність матеріалів і відслідковувати, чи були зроблені електричні з'єднання. Для вимірювання цього параметра знадобитися виконати такі дії: Установка мультиметра у режим «Безперервність». Перемикач може бути різним серед цифрових мульти метрів. Слід шукати символ діода з поширюються хвилями навколо нього (наприклад, звук, витікаючий з динаміка). Далі, потрібно торкнутися зондів разом. Мультиметр повинен видавати сигнал (Примітка: не всі мультиметри мають настройку безперервності, але більшість мають). Це показує, що дуже невелика кількість струму, що може протікати без опору (або, принаймні, дуже маленького опору) між датчиками. Важливо відключити систему, перш ніж перевіряти безперервність. Безперервність - відмінний спосіб перевірити, стикаються два SMD-контакту. Якщо їх наочно не розрізнити, мультиметр зазвичай є відмінним ресурсом для тестування. Коли система не працює, безперервність - це ще одна річ, що допомагає усунути неполадки при перебое харчування. Ось кроки, які потрібно зробити: Якщо система включена, уважно перевірити VCC і GND з налаштуванням напруги, щоб переконатися, що напруга відповідає потрібному рівню. Якщо система 5 працює при напрузі 42 В, уважно перевірити регулятор, він може бути дуже гарячим, вказуючи на те, що система споживає занадто великий струм. Вимкнути систему і перевірити безперервність між VCC і GND. Якщо лунає звуковий сигнал, то де-то коротке замикання. Вимкнути систему. Безперервно переконається, що VCC і GND правильно підключені до контактів мікроконтролера та інших пристроїв. Система може включатися, але окремі мікросхеми можуть бути підключені неправильно. Конденсатори будуть змінювати показники, поки не заповняться енергією, а потім будуть діяти як відкрите з'єднання. Тому з'явиться короткий звуковий сигнал, а потім при повторному вимірюванні його не буде.

Заміна запобіжника

Одна з найпоширеніших помилок нового мультиметра - це вимірювання струму на макетної платі шляхом дослідження від VCC до GND. Це негайно призведе до короткого замикання на масу через мультиметр, що призведе до втрати живлення блока живлення. При проходженні струму через мультиметр внутрішній запобіжник нагрівається, а потім перегорає, коли через нього протікає 200 мА. Це відбудеться за частки секунди і без будь-яких реальних звукових або фізичних ознак того, що щось не так. Якщо користувач спробує виміряти струм з допомогою перегорілого запобіжника, він, ймовірно, помітить, що лічильник показує «000» і що система не включається, як при підключенні мультиметра. Це тому що внутрішній запобіжник зламаний і діє як обірваний провід або обрив на з'єднанні. Щоб замінити запобіжник, необхідно викрутити болти міні викруткою. Цифровий мультиметр досить легко розібрати. Після зняття болтів, виконуються наступні дії: Видаляється пластина акумулятора. Викручуються два гвинти, які ховаються за пластиною акумулятора. Злегка піднімається передня панель мультиметра. Тепер варто звернути увагу на гачки, на нижньому краї лицьовій частині панелі. Потрібно буде злегка зрушити корпус убік, щоб роз'єднати ці гачки. Як тільки лицьова частина знято, вона повинна легко знятися. Далі, обережно підводиться запобіжник, після чого він повинен самостійно вискочити з гнізда. Обов'язково замініть правильний запобіжник на правильний тип. При виборі пристрою іншого типу напруги мультиметр перестане функціонувати. Компоненти і сліди друкованої плати всередині пристрою розраховані на те, щоб приймати різні величини струму. Тому при розборі корпусу і його збір важливо не пошкодити напилення та контакти.

Висновок

При використанні мультиметра важливо правильно виставляти потрібний режим. Поширена помилка багатьох користувачів полягає в тому, що вони неправильно виставляють необхідні значення і заміряють джерела високої напруги. Це може призвести не тільки до повного виходу з ладу устаткування, але і до травм заміряють його людини. Краще всього використовувати мультиметр для виміру значення на мікроконтролерах і цифрових платах.
