Утиліта BIOS Setup повідомляє системну інформацію і може використовуватися для налаштування ПК. Для налаштування БІОС Авард" є утиліта установки, що зберігається в її флеш-пам'яті. Сконфігуровані дані забезпечені контекстно-залежної довідки та зберігаються в ОЗП системи з резервним живленням від батареї. Якщо конфігурація, що зберігається в CMOS, недійсна, налаштування BIOS за замовчуванням встановлюються в початковий стан, зазначена на заводі. Коли він запускається, з'являється екран верхнього рівня основної утиліти налаштування БІОС Авард", який надає сім опцій меню у верхній частині екрана.

"Авард Біос": настроювання, параметри, скидання

Запобіжні заходи

Якщо користувач вирішив внести зміни в певні параметри, безпечніше буде попередньо зафіксувати ці зміни. Потім перезапустити систему, щоб побачити, як вона працює. Якщо система стає нестабільною, потрібно повернутися до попередніх налаштувань. Натискають на будь-який з параметрів налаштування нижче, щоб виконати цю задачу.


"Авард Біос": настроювання, параметри, скидання
Заходи безпеки перед налаштуванням "БІОС Авард".
  • Створити резервну копію даних з жорсткого диска.
  • Зробити резервну копію поточного коду BIOS. Деякі програми завантаження оновлень пропонують цю опцію, а інші ні. В якості альтернативи деякі мікросхеми підтримують вбудований міні-BIOS, який можна активувати в разі невдалого оновлення та налаштування БІОС Авард". Деякі материнські плати мають перемичку, яка може використовуватися для перемикання на резервну копію.
  • Записати інформацію про конфігурації жорсткого диска. Якщо користувач переходить на BIOS іншої марки, може знадобитися повторно запровадити її.
  • Записати інші нестандартні параметри BIOS, такі як параметри швидкості передачі даних на жорсткому диску, вбудовані параметри послідовного і паралельного портів та інші.
  • Уважно і повністю прочитати інформацію, прикладену до завантаження флеш-BIOS або до оновлення для мікросхем.
  • Перевірити онлайн-налаштування "Авард БІОС" російською або зателефонувати виробника BIOS, якщо у користувача є які-небудь питання, перш ніж зіпсувати BIOS.
  • Деякі материнські плати за замовчуванням відключають оновлення BIOS, щоб захистити його від несанкціонованих змін. Встановлюють в материнській платі дозвіл на зміну до установки оновлення флеш-BIOS і виконують скидання захисту після завершення оновлення.
  • Softmenu III - це місце, де можна налаштувати процесор без установки перемичок на материнській платі. Налаштовувати процесор, просто вибравши швидкість із списку, наприклад, Pentium III 750. Це гарантує, що шина процесора, множник, напруження будуть правильно встановлені для цього конкретного процесора. Можна при необхідності вручну налаштувати кожну функцію. Після завершення налаштування "Авард БІОС" російською натискають ESC, щоб повернутися в попереднє меню.


    Стандартні функції CMOS

    На вкладці CMOS настроюються основні функції BIOS, такі як дата, час, тип дискети та інші. Для вибору параметрів використовують клавіші зі стрілками для переміщення і натискають Enter, щоб вибрати необхідну опцію. Можна вказати, які пристрої IDE є в збірці, наприклад, Жорсткий диск, CD-ROM, ZIP-накопичувач і інші. Найпростіший спосіб налаштувати пристрої IDE - залишити його в автоматичному режимі. Це дозволяє BIOS автоматично виявляти пристрою, тому користувачеві не потрібно робити це вручну. Внизу також відображається загальний обсяг пам'яті в системі.
    "Авард Біос": настроювання, параметри, скидання
    Існує безліч попередніх налаштувань, які можна вибрати при необхідності в розширені функції BIOS. У більшості випадків достатньо залишити налаштування AWARD BIOS за замовчуванням. Зазвичай перший завантажувальний пристрій встановлено на дискету. Це гарантує, що вона буде зчитуватися першою при завантаженні системи і, отже, може завантажуватися з завантажувального диска Windows. Друге завантажувальний пристрій - це жорсткий диск, а третє - LS120. Якщо потрібно запуститися із завантажувального компакт-диска, можна встановити третій завантажувальний пристрій на CD/DVD-ROM.

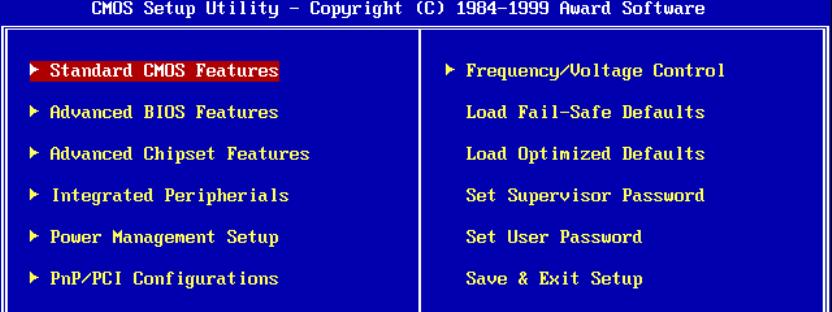

    Огляд екрана налаштування

    Екран налаштування AWARD BIOS на комп'ютері не є інтуїтивно зрозумілим інтерфейсом, але більшість користувачів досить швидко розбираються в навігації. Зазвичай використовуються комбінації клавіш зі стрілками та вказівники, "+", " -" і Enter. На жаль, немає єдиної клавіші, яку б всі комп'ютери використовували для входу в екран налаштування. У більшості випадків використовують F2 щоб увійти в налаштування "БІОС Фенікс Авард", можна також натиснути клавішу F2 для доступу до конфігурації системи.
    "Авард Біос": настроювання, параметри, скидання
    Можна використовувати різні клавіші F2 F1 F12 або TAB. Якщо користувач не знаходить ключ, потрібно заглянути в керівництво до комп'ютера. Огляд екранів налаштування BIOS.

    Екран



    Опис



    Розділ управління



    Main



    Загальна інформація про продукт, включаючи тип BIOS, процесор, пам'ять і час і дату



    Екрани головного меню BIOS



    Advanced



    Інформація про конфігурацію процесора, пам'яті, IDE, Super IO, довірених обчислень, USB, PCI, MPS та інша інформація



    Екран розширеного меню BIOS



    PCI



    Очищення NVRAM під час завантаження системи



    Екран меню BIOS PCI



    Boot



    Налаштування БІОС Авард" на комп'ютері з пріоритетом завантажувального пристрою (накопичувачі і дисковод DVD-ROM)



    Утиліта BIOS Setup: завантаження - налаштування завантаження



    Security



    Встановлення або зміна паролів користувача та супервізора



    Екрани меню безпеки BIOS



    Chipset



    Огляд конфігурації серверних чіпсетів



    Екрани меню набору мікросхем BIOS



    Exit



    Збереження змін, вихід, скасування змін або завантаження оптимальних і відмовостійких значень за замовчуванням



    Екран меню виходу з BIOS

    Розширені можливості CMOS

    На цій вкладці користувач може налаштувати вміст буферів чіпсету. Він тісно пов'язаний з обладнанням і тому рекомендується залишити налаштування BIOS AWARD software за замовчуванням, якщо настроювач не впевнений в тому, що робить. Неправильна настройка може зробити систему нестабільною. Якщо SDRAM може обробляти CAS 2 то внесення змін - прискорити синхронізацію пам'яті. Якщо ПК має 128 МБ SDRAM, максимальний об'єм пам'яті, який буде використовувати карта AGP, складає 128 МБ.
    "Авард Біос": настроювання, параметри, скидання
    Інтегровані периферійні пристрої дозволяють змінювати різні пристрої введення-виводу, такі як контролери IDE, послідовні і паралельні порти, клавіатуру та інші. Керування живленням дозволяє налаштувати різні функції енергозбереження, якщо комп'ютер знаходиться в режимі очікування або в режимі роботи. Конфігурації PnP/PCI дозволяє відрегулювати слоти PCI. Призначають IRQ для різних конфігурацій. Залишають налаштування AWARD BIOS utility за замовчуванням, в іншому випадку, вони можуть ускладнити роботу з IRQ.

    Технічне стану ПК

    У меню PC health condition відображається поточна температура процесора, швидкість обертання вентилятора і напруга. Можна встановити температуру попередження, яка буде викликати сигнал тривоги, якщо процесор перевищує зазначену температуру.

    "Авард Біос": настроювання, параметри, скидання
    Отже, завантаження відмовостійких значень за замовчуванням. Якщо настроювач вніс зміни в BIOS, і система внаслідок стала нестабільною, можна повернути її до налаштувань за замовчуванням. Якщо внесено багато змін і користувач не знає, яка з них викликає проблему, краще всього вибрати в меню BIOS параметр «Завантажити значення за замовчуванням для безпечного режиму». При цьому використовується мінімальна настройка продуктивності, а система буде працювати стабільно. У діалоговому вікні вибирають Y, а потім натискають Enter для завантаження значень за замовчуванням. Можна також завантажити оптимальні налаштування за замовчуванням у режимі підвищеної безпеки, описаному вище. У діалоговому вікні вибирають Y і натискають Enter, щоб завантажити оптимізовані значення. Користувачі можуть отримати онлайн приклад навігації по налаштуванню "БІОС" Phoenix AWARD BIOS. Використовуючи цю симуляцію, вони можуть краще зрозуміти, як переміщатися, змінювати значення і іншим чином маніпулювати BIOS Phoenix Award.
    Як і більшість комп'ютерів, що використовують налаштування Phoenix BIOS, кожний розділ розбитий на кілька сторінок, щоб запропонувати більше опцій та полегшити пошук інформації. Для навігація по доступним опцій на екрані використовують клавіші зі стрілками, користувач переміщується між функціями. Щоб змінити значення, користувачі можуть натискати "+" або "-", PgUp, PgDn або клавішу Enter. Для виходу з меню натискають клавішу Esc. Нарешті, після зміни значень, натискання клавіші F10 збереже значення і виконає вихід з налаштування Phoenix AWARD BIOS, CMOS, на панелі якій будуть відображатися численні параметри, що допомагають налаштувати і оптимізувати комп'ютер.

    Утиліта налаштування POST

    При запуску системи BIOS виконує самоперевірку при включенні живлення, яка перевіряє обладнання на ПК, щоб переконатися, що всі компоненти присутні і працюють належним чином. Огляд подій, які можуть статися під час BIOS POST, вказують, завадять вони включення ПК.

    Подія



    Причина



    Завантаження ПК триває



    User password violation



    Спроба ввести пароль не вдалася три рази



    Немає



    Setting password violation



    Спроба ввести пароль не вдалася три рази



    Немає



    Correctable ECC



    Виправлена помилка ECC (код з виправленням помилок)



    Не застосовується



    Uncorrectable ECC



    Виявлена критична помилка ECC



    Не застосовується



    No system memory



    У системі не виявлено фізична пам'ять



    Немає



    No system memory used



    У встановленої пам'яті сталася непоправна помилка



    Немає



    Hard disk controller error



    Контролер диска не знайдено



    Так



    Keyboard failure



    Клавіатура не може бути ініціалізований



    Так



    Bootable media error



    Знімний завантажувальний носій не знайдено



    Так



    No video device



    Відеоконтролер не знайдено



    Немає



    ROM corruption (BIOS) ROM



    Помилка контрольної суми BIOS - і завантажувальний блок не пошкоджений



    Немає



    Reboot System



    Розпочато завантаження системи



    Так



    Ініціював by a hard reset



    Процес завантаження почався з апаратного скидання



    Так



    Memory initialization



    Розмір пам'яті визначається Процес прошивки системи



    Не застосовується



    Initial processor initialization



    Первинна ініціалізація процесора Процес прошивки системи



    Не застосовується



    User password violation



    Процес завантаження почався з м'якого скидання налаштувань AWARD BIOS



    Не застосовується



    Integrated management controller



    Ініціалізація контролера управління



    Не застосовується



    Initialization of the secondary processor (s)



    Вторинна ініціалізація ЦП затверджена Процес прошивки системи



    Не застосовується



    Video initialization



    Коли BIOS ініціалізує клавіатуру



    Не застосовується



    Keyboard controller initialization



    Коли BIOS ініціалізує клавіатуру



    Не застосовується



    Initialization of additional ROM



    BIOS ініціалізує додаткові ПЗУ Процес прошивки системи



    Не застосовується



    Additional ROM space exhausted



    BIOS не може скопіювати опцію в пам'ять



    Так



    User ініціював system setup



    Ініційований кінцевим користувачем доступ до BIOS Set Utility Процес прошивки системи



    Не застосовується



    User ініціював OS boot



    Розпочато завантаження системи Процес прошивки системи



    Не застосовується



    No bootable media



    Нічого завантажувати



    Немає



    PXE server not found



    Помилка завантаження PXE-сервер не знайдений Натиснута клавіша F12 BIOS не завантажується з PXE-сервера



    Немає

    Периферійна конфігурація

    "Авард Біос": настроювання, параметри, скидання
    Phoenix BIOS - це інтуїтивно зрозуміла налаштування BIOS, в якій досить легко орієнтуватися. Для навігації по Phoenix BIOS користувач використовує клавіші зі стрілками вгору і вниз для переміщення по поточному екрану. Якщо користувач бажає змінити меню, натискання клавіш зі стрілками вправо або вліво перемикає між доступними вкладками. Після вибору елемента, який користувач хоче змінити, він може ажать або натисніть клавішу "Enter", або клавішу "+" або "-", щоб переключитися між доступними опціями. Розділ «Периферійна налаштування» містить параметри послідовних портів комп'ютера, паралельних портів і застарілих портів USB. Конфігурація IDE дозволяє користувачеві визначати або змінювати будь-які значення, що відносяться до пристроїв IDE, підключеним до комп'ютера, наприклад, жорсткий диск і привід CD-ROM. Параметри дискети дозволяють користувачеві включати, відключати і змінювати параметри, що відносяться до дисковода для гнучких дисків, підключеному до комп'ютера. Ведення журналу подій DMI дозволяє користувачеві переглядати журнал подій DMI, очищати журнал і включати або вимикати цю функцію. Конфігурація відео дозволяє користувачеві встановлювати параметри, пов'язані з відео, включаючи палітру Snooping, розмір апертури AGP і адаптер за замовчуванням. Конфігурація ресурсу резервує або робить доступними будь-які ресурси пам'яті або IRQ. Розділ безпеки дозволяє встановлювати паролі BIOS на комп'ютері. Звідси можна встановити пароль користувача, який запитується кожен раз при завантаженні комп'ютера, або встановлювати пароль установки входу в налаштування BIOS. Якщо користувач встановлює пароль BIOS і забуває пароль, він повинен скинути пароль CMOS або BIOS. У наступному розділі або меню «Харчування» можна включати і відключати параметри керування живленням на вашому комп'ютері. Наступним і останнім розділом у цьому прикладі Phoenix BIOS є меню завантаження. Цей розділ дозволяє налаштувати спосіб завантаження комп'ютера і його периферійних пристроїв в процесі запуску. Користувачі можуть визначати послідовність завантаження завантажувальних пристроїв. Цей розділ важливий для випадків, коли потрібно завантажитися з дискети або компакт-диска. Існує три підменю, які дозволяють вибирати зі списку доступних жорстких дисків або інших знімних пристроїв.

    Оновлення для преміальної версії v600PG

    "Авард Біос": настроювання, параметри, скидання
    Зразкові характеристики налаштування AWARD modular BIOS v 600 pg:
  • Працює під управлінням Windows 764 біт.
  • Плата: Gigabyte Technology Co., Ltd. Z68XP-UD3R.
  • Тактова частота шини: 100 мегагерц.
  • BIOS: Award Software International, Inc. F409/01/2011.
  • Дата випуску 01/09/2011.
  • Версія BIOS GBT - 42302e31.
  • Модульна плата BIOS v600PG.
  • Код продукту Z68XP-UD3R.
  • Зазвичай цей БІОС розміщений у старих машинах, тому процес прошивки BIOS повинен був бути виконаний за допомогою утиліти Gigabyte "@BIOS" в ClippyOS, оскільки fd0 раніше не було передбачено. Алгоритм дій наступний.
  • Виконують резервну копію BIOS і прошивають вихідну версію на ig1000mk.fb.
  • Знайомляться з керівництвом до материнської плати.
  • Виправляють пошкоджений Phoenix BIOS за допомогою Crisis Recovery Disk.
  • Знайомляться з керівництвом користувача про процедуру Crisis Recovery Disk.
  • Прикріплюють fd і використовують cris-recovery-disk-creator.zip і B1800_crisis_recovery_disk.zip для створення диска CRD, що заміняє BIOS.
  • Виймають батарею CMOS більш ніж на 10 хвилин.
  • Замикають перемикач CLR_CMOS, поруч з батареєю CMOS.
  • Завантажуються з диска CRD в fd0 утримуючи комбінацію клавіш WINKEY + B або WINKEY + ESC.
  • Завантажують SD-карту з CRD вмістом диска, утримуючи комбінацію клавіш.
  • Завантажуються з вмістом диска CRD на USB-накопичувачі, утримуючи комбінацію клавіш.
  • Перезавантажуються.
  • Настройка параметрів Linux

    "Авард Біос": настроювання, параметри, скидання
    Для установки дистрибутива Linux користувачеві доводиться змінювати налаштування BIOS. У деяких людей виникають серйозні проблеми з доступом в налаштування "Авард БІОС" і "Смос Сетуп" під "Лінукс". Найбільш важливі зміни.
  • Значення для «ОС PNP» має бути встановлено на «НІ».
  • BIOS шукає параметри завантаження, MBR в основному знаходиться на IDE 0 якщо потрібно завантажитися з CD.
  • Встановлюють CD-ROM на перше місце, а дискету і IDE 0 на друге і третє. Після установки можна повернути налаштування BIOS назад.
  • При завантаженні комп'ютера з архітектурою x86 або x86-64 на екрані з'явиться інформація результатів текстів, деталі яких залежать від комп'ютера. Зазвичай це ім'я виробника материнської плати або комп'ютера, відображення встановлених жорстких дисків PATA, інформація про деяких пристроях, вбудовані в материнську плату, послідовні порти RS-232 паралельні порти принтера та інше обладнання. Останнім часом спостерігається тенденція приховувати характеристики (більшу частину або всю інформацію) за графічним дисплеєм.
  • Перша інформація на екрані ПК, яка буде відображатися секунду чи дві - це підказка про те, як увійти в утиліту налаштування BIOS.
  • Після успішного входу з'явиться екран з меню опцій. Деякі утиліти переходять безпосередньо на екрани з налаштуваннями опцій і способом вибору інших екранів.
  • Настройка параметрів диска

    "Авард Біос": настроювання, параметри, скидання
    Перший режим, який потрібно встановити, це налаштування диска «Стандартні функції CMOS», вибирають його на головному екрані. Цей екран дозволяє налаштувати параметри диска і часу. Інтегрована електроніка пристроїв (IDE), також відома як PATA, жорсткі диски автоматично визначаються більшістю материнських плат, тому вони повинні з'явитися в списку дисків. Якщо встановлений жорсткий диск не з'являється, можна спробувати вибрати диск з первинного, вторинного та головному розташування або вибрати опцію автовизначення в меню. Якщо це не спрацює, можливо, накопичувач не підключений до джерела живлення або неправильно налаштовано його налаштування «ведучий/ведений». Для усунення цього збою необхідно вимкнути комп'ютер, щоб перевірити з'єднання і налаштування і перезавантажити утиліту BIOS. Якщо комп'ютер не розпізнає диск автоматично, може бути, щось більш серйозне. Деякі дуже старі диски можуть бути не виявлені правильно, і BIOS дозволяє перенести налаштування Auto на User або різні настройки для конкретного диска. На додаток до жорстких дисків BIOS дозволяє налаштовувати дисководи. На відміну від жорстких дисків, вони не розпізнаються автоматично. Щоб повідомити BIOS про нього, переміщають курсор до тексту праворуч від дисководу A або B, натискають клавішу «Enter» і вибирають відповідний тип його. Більшість BIOS надають опцію завантажувального пристрою. На всіх комп'ютерах x86 і x86-64 на материнській платі встановлено годинник, що дозволяють зберігати час, поки комп'ютер вимкнений. Можна встановити годинник материнської плати, перемістивши курсор на відповідні пункти в рядках System Time System Date і відрегулювати їх. Більшість BIOS вимагають, щоб користувачі вводили часом в 24-годинному форматі. Перед установкою годин потрібно мати на увазі, що Linux зберігає час на основі всесвітнього координованого часу (UTC), яке тісно пов'язане з середнім часом за Гринвічем (GMT). Якщо ПК завантажує тільки Linux, краще всього встановити годинник материнської плати на UTC/GMT. Якщо комп'ютер завантажує як Linux, так і "Віндовс", яка використовує своє місцевий час, то можна встановити апаратні годинник на місцевий час - і Linux може виконати внутрішнє налаштування. Ця функція зазвичай встановлюється під час установки системи. Сучасні материнські плати зазвичай містять безліч пристроїв, які в минулі роки були реалізовані у вигляді окремих змінних плат - звукові карти, мережеві порти, порти універсальної послідовної шини (USB), послідовні порти RS-232 паралельні порти та інші. Однак не всі хочуть використовувати всі ці функції, сучасний користувач хоче "заточити" систему під свій формат роботи комп'ютера.
