Складання розподільного щита має вирішальне значення для надійності електричної установки. Вона повинна відповідати чітко визначеним стандартам, що регулює проектування і конструкцію пристроїв низької напруги. Складання розподільчого щита — це створення точки, в якій джерело вхідного живлення роз'єднується на окремі ланцюги, кожний з яких управляється і захищається плавкими запобіжниками. Дана конструкція розділена на кілька функціональних блоків, кожен з яких містить всі електричні та механічні елементи, які сприяють виконанню заявленої функції. Наприклад, складання розподільного щита 380в в приватному будинку необхідна для того, щоб створити ключове ланка в ланцюжку надійності. Отже, тип конструкції повинен бути ідеально адаптований до його застосування. Його дизайн і конструкція зобов'язані відповідати чинним стандартам і методів роботи. Корпусні складання розподільного щита забезпечує потрійний захист:

  • В першу чергу, це безпека вимірювальних приладів, реле, запобіжників і т. д.
  • Складання розподільного щита повинна включати захист від механічних впливів, вібрацій та інших зовнішніх факторів, які можуть вплинути на експлуатаційну цілісність (електромагнітні перешкоди, пил, волога, паразити тощо).
  • Захист людського життя від можливості прямого і непрямого ураження електричним струмом.
  • Типи розподільних щитів

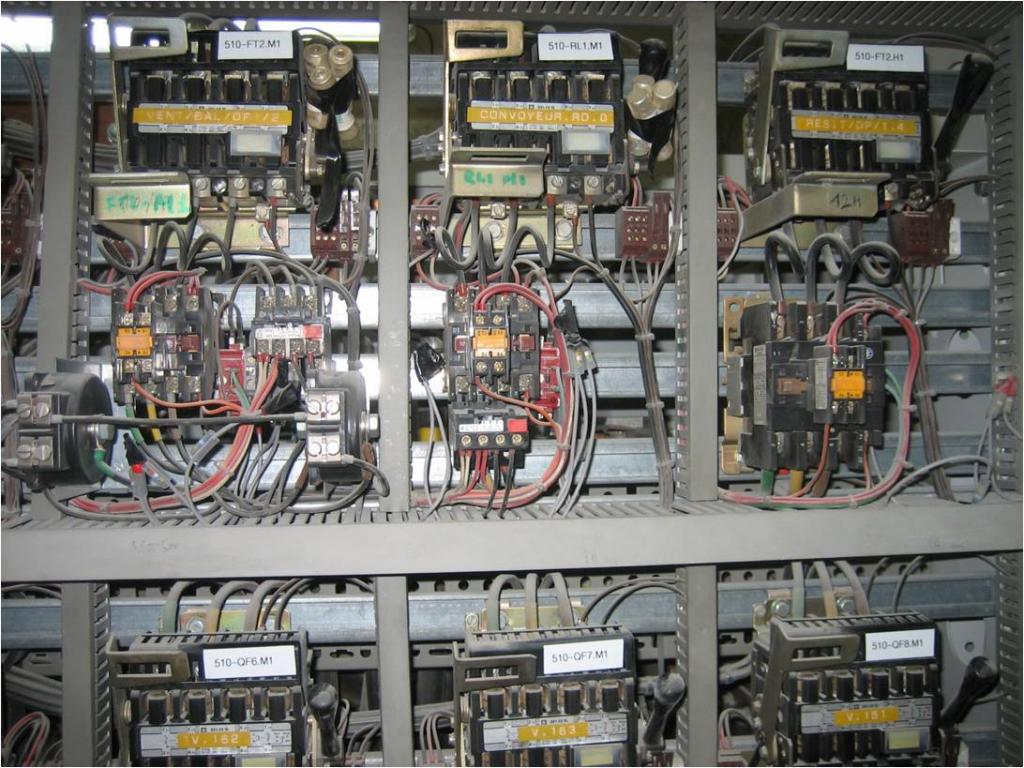

    Розподільчий щит: збірка, установка та підключення
    Вимоги до навантаження визначають моделі пристрою, які будуть встановлені.

    Складання розподільного щита 380в і нижче можуть відрізнятися в залежності від виду застосування та прийнятого конструктивного принципу (особливо щодо розташування шин). Основні типи:
  • Головна модель низької напруги — MLVS.
  • Центри управління двигуном — MCC.
  • Розподільні щити субраспределения.
  • Кінцеві моделі.
  • І остання збірка трифазного розподільного щита призначена для конкретних застосувань (наприклад, опалення, ліфти, промислові процеси). Вона може бути розташована:
  • Біля головного об'єкта низької напруги.
  • Поряд з доданими елементами.
  • Субдистрибутивные і фінальні розподільні щити. зазвичай, поширюються по всій площі.
  • Дві технологи

    Розрізняють:
  • Універсальні розподільні щити, в яких всілякі пристрої, запобіжники і т. д. прикріплені до шасі в задній частині корпусу.
  • Функціональні моделі для конкретних застосувань, засновані на модульній і стандартизованої конструкції.
  • Універсальні

    Розподільний пристрій, як вже було відмічено вище, зазвичай розташовується на шасі в задній частині корпусу. Саме тому складання розподільного щита своїми руками дуже спрощена. Але варто мати на увазі, що пристрої індикації і управління (лічильники, лампи, кнопки і т. д.) встановлені на передній панелі. Розміщення компонентів всередині корпусу вимагає дуже ретельного вивчення з урахуванням розмірів кожного елемента, з'єднань, які повинні бути виконані з ним, і зазорів, необхідних для забезпечення безпечної та безперебійної роботи.

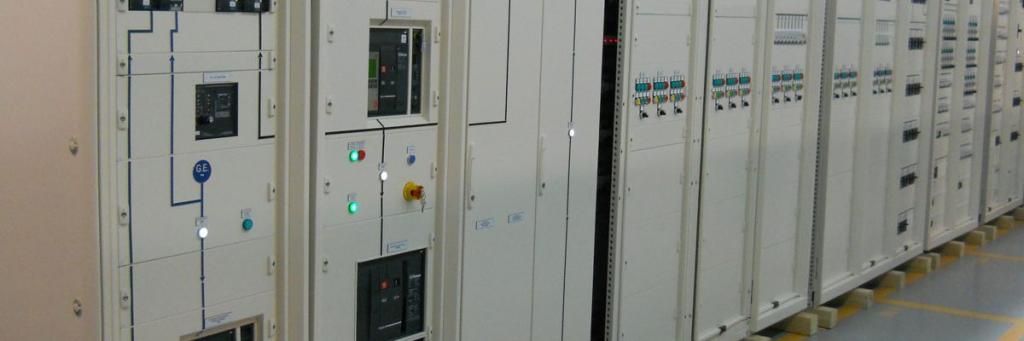

    Функціональні розподільні щити

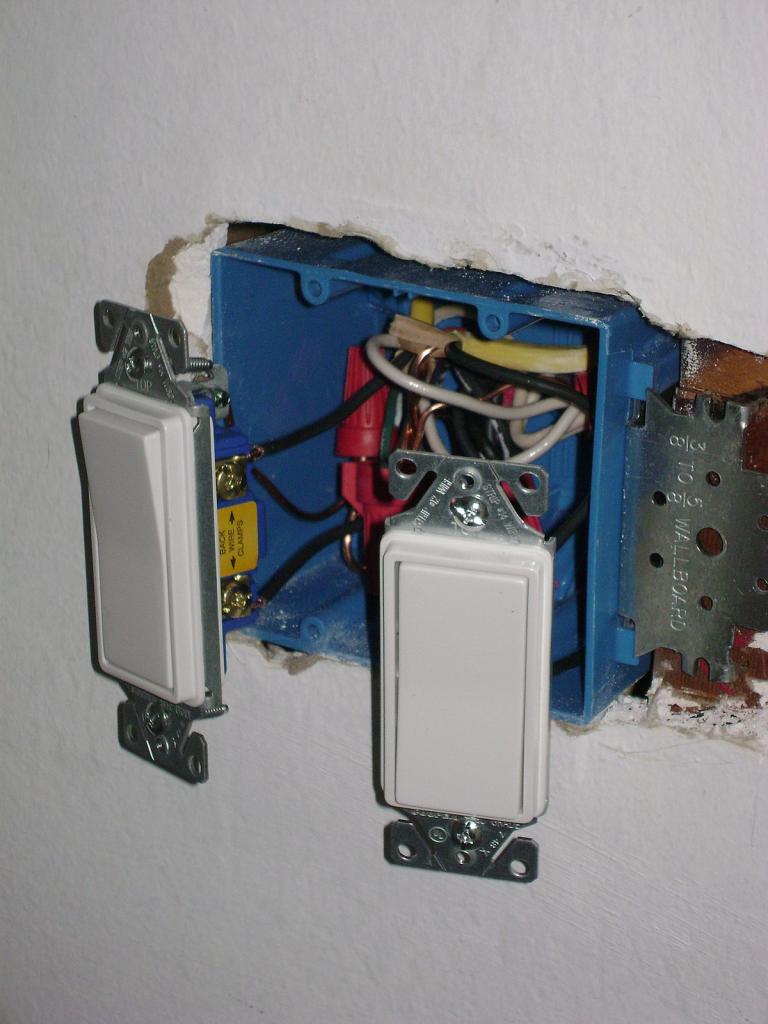

    Розподільчий щит: збірка, установка та підключення
    Як правило, це моделі, призначені для конкретних застосувань. Складаються з функціональних модулів, які включають в себе пристрої з поділу, разом зі стандартними аксесуарами для монтажу і складання розподільного щита, і підключення, що забезпечує високий рівень надійності і велику ємність для змін у будь-яку хвилину в майбутньому.

    Багато переваг

    Використання функціональних збірок розподільних електричних щитів поширилося на всі рівні пристроїв низької напруги, від головного до кінцевих, завдяки їх численним перевагам:
  • Модульність системи, яка дозволяє інтегрувати різні функції в одній моделі, включаючи захист, обслуговування, експлуатацію та модернізацію.
  • Самостійна збірка розподільчого щита та його конструкції швидка. Тому що дана модель, на відміну від інших, просто включає додавання функціональних модулів.
  • Звичайно ж, складання розподільного щита приватного будинку може бути ще швидше. Пов'язано це з тим, що для звичайного користувача розробники намагаються максимально спростити конструкцію.
  • Нарешті, ці моделі піддаються типовим випробуванням, які забезпечують високий ступінь надійності. Складання розподільного щита своїми руками дійсно стала не тільки швидше, але і безпечніше.
  • Діапазон функціональних пристроїв Prisma G і P від Schneider Electric вимагає до 3200 А й пропонують:
  • Гнучкість і простоту побудови.
  • Сертифікацію, відповідну стандарту IEC 61439 і гарантію обслуговування в безпечних умовах.
  • Економію часу складання розподільного щита своїми руками поетапно, від проектування до монтажу, експлуатації та модифікацій або оновлення.
  • Просту адаптацію, наприклад, для відповідності конкретним навичкам роботи і стандартів у різних країнах.
  • Фіксовані

    У базових розподільних щитах використовуються три головні технології. Фіксовані - ці блоки не можуть бути ізольовані від джерела живлення, тому будь-яке втручання для технічного обслуговування, модифікацій і т. д. вимагає відключення всього пристрою. Однак підключаються або знімні моделі можуть використовуватися для мінімізації часу відключення і підвищення доступності решті частини установки.

    Відключаються

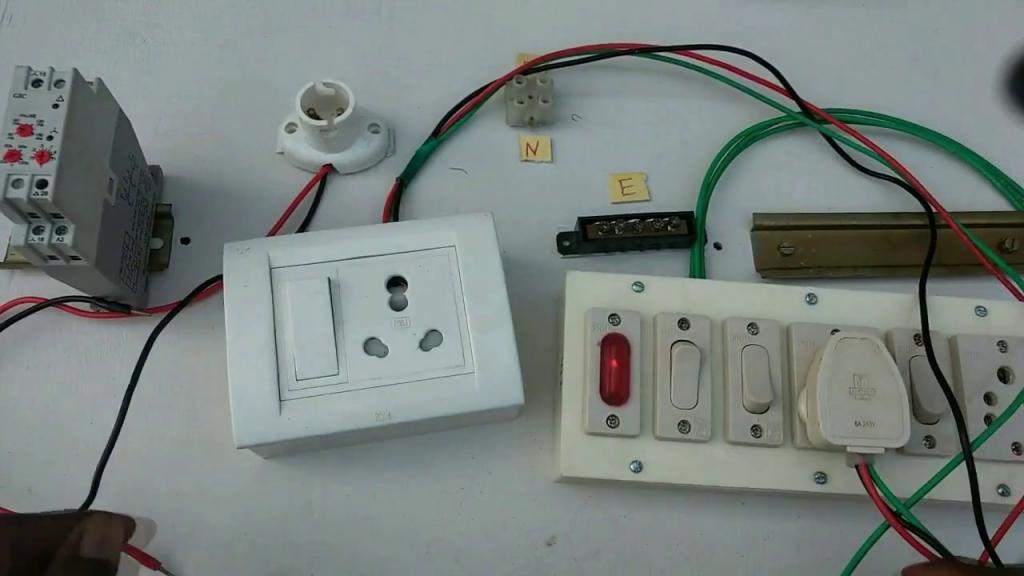

    Розподільчий щит: збірка, установка та підключення
    Кожен функціональний блок монтується на орендованій платі і забезпечений засобами ізоляції на стороні входу (шинами) і відключення на виході (ланцюги). Таким чином, пристрій може бути видалено для обслуговування без загального відключення.

    Висувні

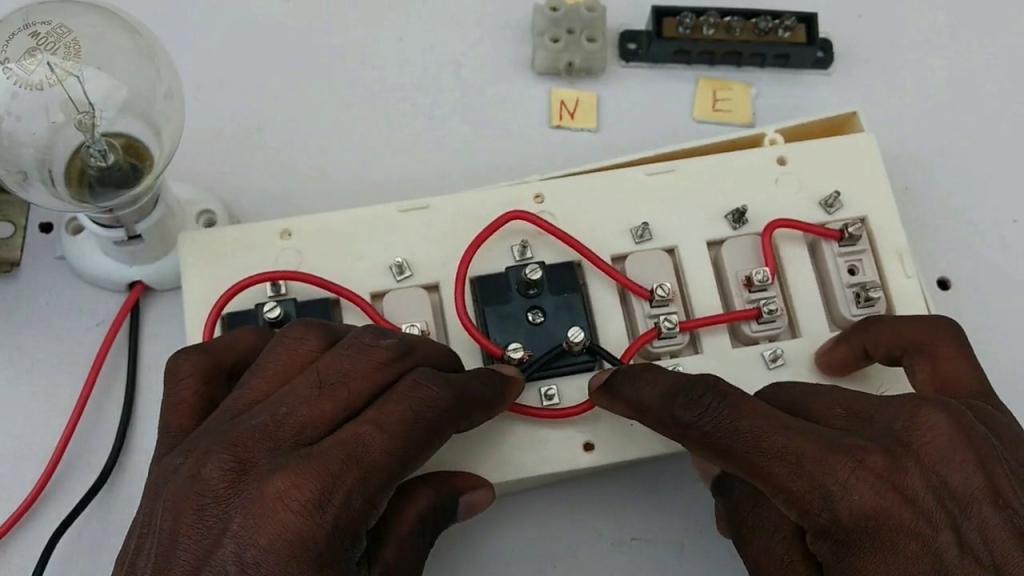

    Розподільчий щит: збірка, установка та підключення
    Складання обліково розподільного щита і супутніх аксесуарів в даному випадку трохи ускладнюється. Це тому, що пристрої, для повноти функцій, встановлені на висувному горизонтальному шасі. Ця модель, як правило, складна і часто стосується управління двигуном.
    Ізоляція можлива як вхідний, так і вихідний сторонах шляхом повного вилучення висувного ящика, що дозволяє швидко замінити несправний блок без відключення решти частини розподільного щита.

    Стандарти

    Дотримання чинних еталонів має важливе значення для забезпечення адекватного ступеня надійності. Серія стандартів МЕК 61439 («Низьковольтні розподільні пристрої і пристрої управління») була розроблена для того, щоб забезпечити кінцевим користувачам високий рівень довіри з точки зору безпеки та доступності електроенергії. Аспекти надійності включають в себе:
  • Нешкідливість для людей (ризик ураження струмом).
  • Захист від пожежі.
  • Небезпека вибуху.
  • Доступність електроживлення є основною проблемою в багатьох секторах діяльності, що може призвести до значних економічних наслідків у разі тривалої перерви, пов'язаної з відмовою розподільного щита. Стандарти встановлюють вимоги до проектування і перевірки, тому не слід очікувати відмови у разі несправності, порушення або роботи в суворих умовах навколишнього середовища. Відповідність стандартам має забезпечити точну експлуатацію розподільчого щита не тільки в нормальних умовах, але і в складних. Три елемента стандартів МЕК 61439-1 і 61439-2 вносять істотний внесок в надійність:
  • Чітке визначення функціональних одиниць.
  • Форми поділу між суміжними блоками в відповідно до вимог користувача.
  • Чітко визначені перевірочні тести і рутинна перевірка.
  • Стандартна структура

    Серія еталонів МЕК 61439 складається з одного базового постулату (МЕК 61439-1), яка містить загальні правила, і кількох пов'язаних тез, детально описують, які з них застосовуються (або не використовуються, або повинні бути адаптовані) для конкретних типів, наприклад, збірка розподільного щита в квартирі:

  • IEC /TR 61439-0: Керівництво по визначенню.
  • IEC 61439-1: Загальні правила.
  • IEC 61439-2: Силові розподільні пристрої і предмети управління в зборі.
  • IEC 61439-3: Щити, призначені для експлуатації звичайними людьми.
  • IEC 61439-4: додаткові вимоги до пристроїв для будівельних майданчиків.
  • IEC 61439-5: Складання розподільних електричних щитів в мережах загального користування.
  • IEC 61439-6: Шинопроводи.
  • IEC /TS 61439-7: Складання для особливих застосувань, таких як пристані для яхт, кемпінги, ринкові площі, станції зарядки електромобілів.
  • Перше видання цих документів було опубліковано в 2009 році, а переглянуте в 2011 році.

    Вимоги, засновані на очікуваннях кінцевого користувача

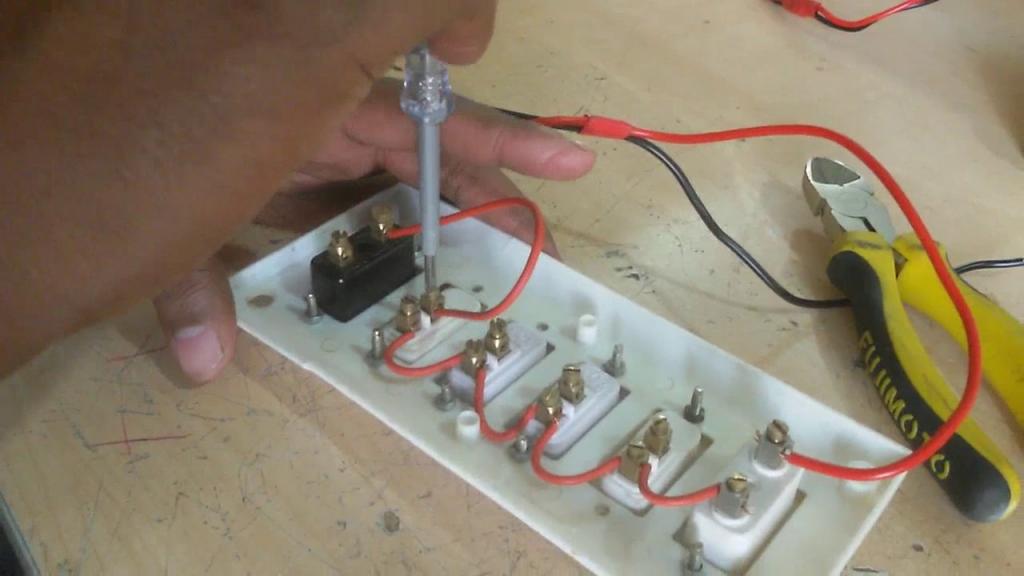

    Розподільчий щит: збірка, установка та підключення
    Різні заявки, включені в стандарти, були введені для того, щоб виправдати численні очікування:
  • Можливість експлуатації електроустановки.
  • Здатність витримувати велике напруга.
  • Токонесущей можливість.
  • Витримує коротке замикання.
  • Електромагнітна сумісність.
  • Захист від ураження струмом.
  • Можливості обслуговування та модифікації.
  • Ймовірність встановлення на місці.
  • Захист від ризику пожежі і від умов навколишнього середовища.
  • Чітке визначення обов'язків

    Розподільні щити кваліфікуються як складальні, включаючи комутаційні пристрої, контрольне, вимірювальне, захисне, регулююче устаткування, з усіма внутрішніми електричними і механічними сполуками і конструктивними елементами. Складальні системи включають в себе машинальні та електричні компоненти (корпусу, шини, функціональні блоки і т. д.).
    Оригінальний виробник є організацією, яка здійснила весь дизайн і пов'язану з ним перевірку складання у відповідності зі стандартом. Він відповідає за випробування дизайну, перераховані в МЕК 61439-2 включаючи безліч електричних проб. Перевірка може контролюватися органом по сертифікації, що надає ліцензію оригінальному виробникові. Ці документи можуть бути передані спецификатору або кінцевому користувачеві за їх запитом. Виробник складання, як правило, є організацією, яка бере на себе відповідальність за виконану конструкцію. Модель повинна бути завершена у відповідності з інструкціями. Якщо виробник складання ґрунтується на керівництві оригінального винахідника, він повинен знову провести обстеження конструкції. Якщо є відхилення, то вони повинні бути представлені початкового творця для перевірки. В кінці збірки звичайні випробування повинні виконуватися розповсюджувачем. У результаті виходить повністю протестована модель, для якої первинний виробник здійснив перевірки конструкції, а кінцевий — звичайні обстеження. Ця процедура забезпечує кращу надійність для кінцевого користувача порівняно з підходом «Частково перевірений тип», запропонованим попередньою серією IEC60439.

    Вимоги до дизайну

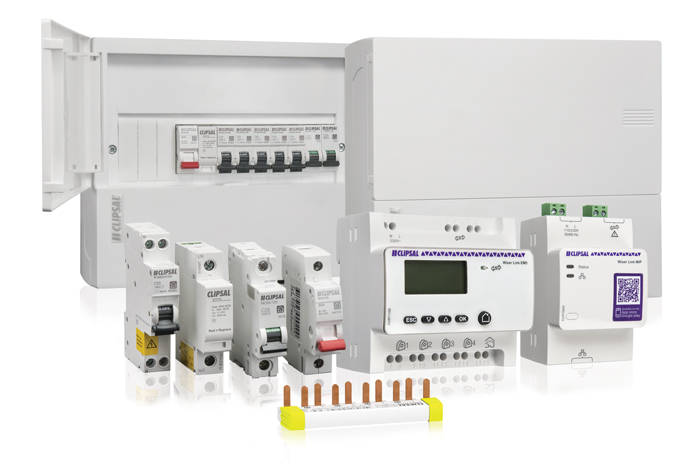

    Розподільчий щит: збірка, установка та підключення
    Для того щоб складальна система або розподільчий щит відповідали стандартам, які застосовуються різні запити. Ці вимоги бувають двох типів:
  • Будівельні.
  • Продуктивні.
  • Конструкція системи збирання повинна відповідати цим вимогам під відповідальність оригінального виробника.

    Монтаж розподільного щита

    Це одна з найважливіших робіт, яка повинна проводитися тільки за наданою інструкцією. Даний документ повинен бути вкладений з товаром під час покупки. При наявності хорошої і зрозумілої схеми, такий монтаж перетворюється в чисто технічну задачу і не являє собою ніякої складності. При цьому в самому початку необхідно забезпечити правильність всіх підключень окремих груп користувачів та надійність з'єднань. Для початку варто все розпакувати і підготувати необхідні додаткові інструменти. Збірка самого щита здійснюється тільки після монтажу проводки в кімнаті чи офісі у відповідності з наданою інструкцією. Кінці виробів кожної групи маркуються, заводяться знизу в попередньо змонтований щит і роздвоюються або растраиваются, в залежності від потреби. Введення електроживлення здійснюється зверху. В щиті формуються DIN-рейки. Потім встановлюються нульова і заземляюча покришки та сортувальна коробка для фазного кабелю. Монтаж запобіжних приладів виконується зверху вниз і зліва направо з їх синхронним підключенням згідно зі схемою. Нульові жили вводяться в покришку N, а експлуатують запобіжного заземлення — РЕ. В період монтажу щита необхідно дотримуватися співвідношення кольору виробів її багатофункціональному призначенню: білий — фаза, синій — нуль, жовто-зелений — запобіжне заземлення. Такого роду процедура дасть можливість виключити безлічі похибок. Залежно від особливостей внутрішньої узи і встановленої схеми в сортувальному щиті можуть розташовуватися загальний апарат захисту, УЗО, вимикачі, нульова і основна заземляюча покришка, витратомір і інше обладнання. Всі без винятку інноваційні пристрої мають конкретної шириною, кратній однією величиною — модулю (18 міліметрів). Таким чином, уніполярний апарат являє собою 18 мм, тобто один відрізок, двополюсний 36 міліметрів — два і т. д. Монофазное УЗО має шириною 2 модуля, трифазне — 4. Подібне виконання дає можливість вибрати сталевий щит згідно з числа відрізків і типу контактируемих пристроїв. Інтегровані сортувальні пристрої формуються в ніші і далі замазують цементним розчином. Глибину збірки також необхідно встановлювати згідно масштабами щита з урахуванням товщини стінки. Заземлюючі і нульові шини припускають собою латунні пластинки з отворами і гвинтами для надійного об'єднання дротів. Вони можуть бути встановлені в особливий тепло звукоізолюючий блок-корпус з перспективою кріплення на DIN-рейку. При установці квартирних кімнатах модульні щити дають можливість зберегти естетику внутрішнього оздоблення. З метою монтажу приладів в задній стінці сортувального елемента формуються спеціалізовані залізні контурні профілі — DIN-рейки. Габаритні масштаби запобіжних приладів різних виробників можуть відрізнятися як по ширині, так і по височини. Тому, отримуючи ці прилади, що необхідно концентрувати увагу не тільки на промислові властивості, але і на їх прямолінійні масштаби. Це дасть можливість результативно застосовувати запобіжні панелі з метою надання естетичного зовнішнього типу. Вже після монтажу техніки та виконання в щиті електричних з'єднань поверх у ньому встановлюється залізна або пластмасова панель, прячущая клеми пристроїв, кабель і DIN-рейку і захищає від дотику до струмоведучих часток. В панелі зроблені прорізи, що забезпечують видимість приладів і допуск до їх елементів управління. Вакантну частина прорізи прикривають пластмасовими заглушками. При складанні сортувального щита у нього спершу вводяться всі дроти, які зобов'язані бути неодмінно промаркованими. Це ліквідує більшість похибок, що припускаються при складанні. З метою маркування, як правило, застосовують малярську стрічку з цифрами або різнобарвну ізоляційну стрічку. Для влаштування розгалужень фазних проводів можна використовувати сортувальні конструкції, які дають можливість з'єднувати провідники різного розрізу та гарантують охорону від дотику до струмоведучої частки завдяки змінній покришці. Корпус такого блоку проводиться з вогнестійкого речовини, стабільного до нагрівання і володіє чудовими електроізоляційними властивостями. При комунікації проводів особливу увагу необхідно зосередити на правильне з'єднання УЗО. Найбільш популярною похибкою вважається під'єднання його до групи, в ланцюзі якої є об'єднання нульового робочого провідника з відкритими струмопровідними частинами електроустановки.

    Коротка послідовність

    Розподільчий щит: збірка, установка та підключення
    Установка сортувального щита містить у собі наступні процедури:
  • монтаж металевого ящика необхідних обсягів;
  • нанесення маркування на підвідних проводах з приписом номери категорії та розрізу, і з'єднання їх з відповідними приладами;
  • впровадження попередньо промаркованих приладів в стенд і оброблення їх кінців;
  • встановлення черговості розміщення запобіжних частин в узгодженні зі схемою розподілу споживачів за групами;
  • фіксування DIN-рейок і почергове підключення у відповідності зі схемою;
  • нанесення маркування на кожне пристрій з приписом номери категорії, для якої воно спеціалізоване щоб уникнути ймовірних похибок;
  • контроль точності всіх з'єднань згідно маркуванню вхідних проводів і приладів захисту усіх груп.
  • Вже після завершення монтажу однойменні пучки необхідно затягнути особливими стяжками і покласти у вільних ділянках щита. Готовність до спрацьовування УЗО може бути випробувана за допомогою клавіші контролювання, якою забезпечується кожен пристрій запобіжного відключення. При її натисканні формується електрострум витоку в землю, що має активізувати включення робочого апарату.
