Входження систем автоматизованого управління в сфери експлуатації різного електротехнічного обладнання помітно полегшило завдання кінцевих користувачів. Також в деяких областях відзначається і користь у вигляді економії енергії. Дана перевага автоматизації поширюється і на світлотехніку. Зокрема, широке поширення отримав ліхтар з датчиком руху який включається в роботу тільки в ті моменти, коли в цьому є практична необхідність.

Загальний принцип дії пристрою

Ліхтар з датчиком руху: принцип роботи. Вуличний ліхтар
Ліхтар як такої нічим не відрізняється від звичайних аналогів без сенсорного елемента. І конструкція корпусу, і тип лампи можуть відрізнятися за різними експлуатаційними характеристиками, але в рамках звичних діапазонів. Втім, виробники комплектують детекторами переважно LED-моделі. Справа в тому, що світлодіодний ліхтар з датчиком руху характеризується довговічністю, мінімальним нагрівом, енергозбереженням і високою продуктивністю, що особливо цінно для вуличного використання. Головна ж експлуатаційна особливість світлотехніки з чутливими елементами полягає в тому, що лампа загоряється безпосередньо в момент виявлення активності в робочій зоні. Коли користувач входить в межі ділянки, який сканує датчик, ліхтар включається. Через деякий час після виходу з цієї ділянки прилад знову перестає працювати. До робочим характеристикам даної техніки варто віднести наступні параметри:


  • Радіус дії – 10-15 м.
  • Час світіння після припинення руху в робочій зоні – 5-20 сек.
  • Затримка часу спрацьовування – опціональна можливість, що припускає індивідуальну настройку.
  • Як працюють ліхтарі з ультразвуковими датчиками?

    Ліхтар з датчиком руху: принцип роботи. Вуличний ліхтар
    Різниця в принципах функціонування сенсорів руху обумовлюється типом чутливого елемента. Для вуличних умов застосування оптимально підходять ультразвукові детектори. У процесі роботи вони поширюють акустичне випромінювання, в постійному режимі беручи зворотні сигнали. У момент вторгнення стороннього об'єкту в зону обслуговування датчик реєструє зміни до прийнятих імпульсів та подає відповідну команду на контролер або безпосередньо приладу. До переваг вуличного ліхтаря з ультразвуковим сенсором можна віднести великий радіус дії, стійкість перед зовнішніми впливами і низький коефіцієнт помилкових спрацьовувань. Але, слід враховувати, що сам по собі ультразвук шкідливий для тварин. Він може призвести до психічних порушень у тварин, що живуть на ділянці з такою світлотехнікою.

    Принцип дії світильників з інфрачервоними датчиками

    Якщо чинником індикації в попередньому випадку був звук, то інфрачервоні датчики фіксують теплове випромінювання. Їх часто застосовують в промисловості, на виробничих об'єктах і цехах, але і в приватному домоволодінні цей варіант може принести користь. В основі детектора міститься спеціальне фотореле, яке реєструє на відстані зміна температурного фону навколишнього середовища. Що особливо важливо, ліхтар з датчиком руху інфрачервоного типу здатний розрізняти спектри теплового світіння у людини. Але такі можливості вже залежать від якості конкретної моделі і її функціональності. Чи виправдовує себе такий сенсор саме в умовах використання на вулиці? Точність його дії на відкритому повітрі знижена, тому буде підвищена ймовірність помилкових команд ліхтаря, але надійний захист від опадів і інших сторонніх впливів такі моделі виявляють себе гідно – як по ширині зони охоплення, так і за швидкістю реакції. Принаймні, шкідливих впливів від інфрачервоного випромінювання чекати не доведеться.

    Ліхтар з датчиком руху: принцип роботи. Вуличний ліхтар

    Особливості мікрохвильовій фіксації руху

    Такі сенсори випромінюють електромагнітні хвилі з частотою на рівні 58 ГГц. Якщо на ділянці поширення хвилі з'являється об'єкт, мікропроцесор подає сигнал контролера, керуючого функціями ліхтаря. Порівняно з вышерассмотренными чутливими елементами, такі пристрої здатні фіксувати рух навіть за фізичними перегородками у вигляді стін, вікон, дверей, огорож і т. д. Що ще важливо, вуличний ліхтар з мікрохвильовим датчиком продовжує коректну роботу незалежно від впливів навколишнього середовища. Сенсору не страшні перепади температури, висока вологість і сильний вітер. Головне, щоб він був фізично захищений. При цьому є серйозний недолік у цього приладу. Випромінювання мікрохвильових приладів небезпечно для людини, хоча в даному випадку мова йде про невеликих величинах. Так чи інакше, фахівці радять купувати моделі цього типу тільки в разі, якщо їх потужність знаходиться в межах 1 мВт/см2.

    Ліхтарі з комбінованими датчиками руху

    Це в деякому роді гібридна версія світильника, оскільки у ній передбачено кілька різних датчиків. Відповідно, розширюються функціональні можливості і підвищується ефективність. Наприклад, це може бути ліхтар з датчиками руху на інфрачервоних і ультразвукових елементах. У налаштуваннях різних модифікацій передбачається встановлення певного принципу виявлення об'єкта в поле огляду, так і спільна робота сенсорів. До переваг другого режиму можна віднести високу точність без помилкових спрацьовувань, так як сигнал на включення ліхтаря відправляється лише у разі, якщо активізуються обидва чутливих елемента.

    Різновиди систем енергопостачання

    Ліхтар з датчиком руху: принцип роботи. Вуличний ліхтар

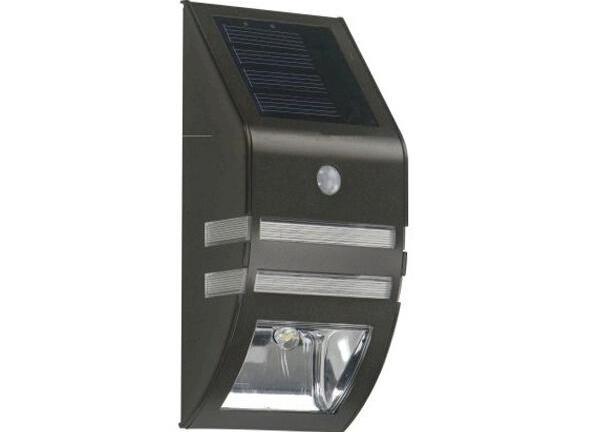

    Крім ергономіки, світлотехніка з детекторами руху користується високою популярністю унаслідок мінімізації витрат на електроенергію. Тому системи живлення заслуговують окремої уваги. Приміром, ліхтарик на сонячній батареї з датчиком руху зовсім не підключається до електромережі. У денний час за рахунок сонячних акумуляторів він накопичує безкоштовну енергію, а увечері віддає її через розсіювання світла у проміжки включення по команді сенсора. Зручно використовувати на вулиці і звичайні акумуляторні світильники. Звичайно, вони вимагають підзарядки, що обумовлює певні витрати, але, з іншого боку, також зникає необхідність прямого підключення до мережі. Поширені й ліхтарі з датчиками руху на батарейках, які встановлюються окремо. У цьому випадку освітлювальний прилад може підключатися до мережі, а сенсор буде працювати в цільової прохідній зоні автономно з власним джерелом живлення.

    Ліхтар з датчиком руху: принцип роботи. Вуличний ліхтар

    Підключення світлотехніки з датчиком руху

    Місце для установки приладу слід вибирати у видаленні від явних сторонніх перешкод, шумів і теплових впливів. Далі вибирається спосіб монтажу розраховується кут нахилу сенсора і виробляється установка. Як підключити вуличний ліхтар з датчиком руху? Більшість таких моделей працюють від електромережі 220 В, тому для початку слід підвести кабель до робочого місця, де встановлено прилад. З'єднувати ліхтар з лінією енергопостачання рекомендується через трижильний кабель, в контурі якого також передбачений автоматичний вимикач. Патрон лампи підключається так, щоб нульовий провід прямував до різьби цоколя, а фаза з'єднувалася з вихідним коннектором. Можна орієнтуватися і на колірну маркіровку – в більшості випадків нуль позначається синім кольором, а фаза – коричневим.

    Висновок

    Ліхтар з датчиком руху: принцип роботи. Вуличний ліхтар
    Система освітлення на вулиці вимагає чималих витрат і фізичних зусиль для виконання не тільки монтажу, але і техобслуговування. Щоб мінімізувати обсяг фінансових і трудових вкладень, є сенс придбати ліхтар з датчиком руху, забезпечений незалежними елементами живлення. Як вже говорилося, це можуть бути акумуляторні і сонячні моделі. У другому випадку прилад і зовсім обійдеться безкоштовно в своєму змісті. Що стосується вибору типу датчика, то в цьому параметрі варто виходити з індивідуальних запитів, враховуючи і умови експлуатації на конкретній ділянці.
