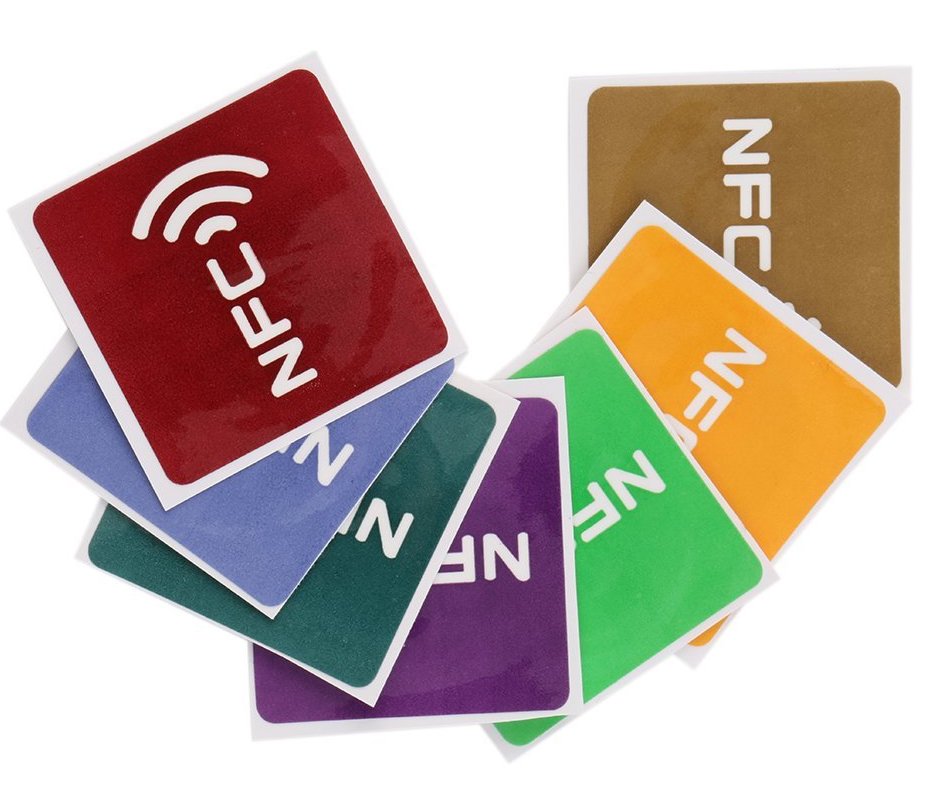

Технологія NFC досить поширена в наші дні. Вона використовується в більшості смартфонів високого класу. Поряд з останніми, для зберігання і передачі інформації, можна використовувати маленькі позначки NFC. Що це таке? Ви, мабуть, помічали невеликі теги поряд з рекламою біля автобусних зупинок, наклейками в магазинах або навіть зустрічали сучасну ідею використання візитних карток з підтримкою NFC.

NFC-мітки: що це, особливості
Ці мітки можуть зберігати широкий спектр інформації - від коротких рядків тексту, таких як веб-адреса або контактні дані, до посилань на додатки в магазині Google Play. Це швидкий і ефективний спосіб швидкої передачі інформації на телефон, і ці маленькі теги можуть замінити штрих-коди і коди QI, а в деяких випадках навіть і використовуватися замість Bluetooth.


Як це влаштовано?

Як це працює і що це? Мітки NFC є пасивними пристроями. Це означає, що вони працюють без власного джерела живлення і залежать від активного пристрою, яке входить в зону дії до того, як вони активуються. Особливість їх полягає в тому, що ці пристрої насправді не можуть виконувати якусь власну обробку, замість цього вони просто використовуються для передачі інформації на активний пристрій, таке як смартфон. Щоб живити ці позначки NFC, електромагнітна індукція використовується для створення струму в пасивному пристрої. Основний принцип тут полягає в тому, що котушки дроту можна використовувати для виробництва електромагнітних хвиль, які потім можуть бути уловлені і перетворені в струм іншої котушкою. Це дуже схоже на методи, використовувані для технологій бездротової зарядки, хоча і набагато менш потужні.


NFC-мітки: що це, особливості

Як відбувається зв'язок?

Активні пристрої, такі як ваш смартфон, відповідають за генерацію магнітного поля. Це робиться з допомогою простого проводу котушки, що створює магнітні поля, перпендикулярні потоку змінного струму у проводі. Напруженість магнітного поля можна регулювати, змінюючи число витків в котушці проводу або збільшуючи струм, що протікає через дріт. Однак очевидно, що більший струм вимагає більше енергії, і дуже високі вимоги до потужності небажані для використання в мобільних технологіях з батарейним живленням. Це є причиною, чому NFC працює всього на кілька сантиметрів, а не на багатьох метрах, які стандартні для інших типів бездротового зв'язку. Пасивне пристрій працює так само, тільки навпаки. Як тільки воно знаходиться в зоні дії магнітного поля активного пристрою, електрони в приймальній котушці проводу починають генерувати струм, який збігається зі струмом у передавальному смартфоні. Під час передачі по повітрю втрачається деяка потужність, але на коротких відстанях генерований струм достатній для живлення схеми позначки NFC. Що це означає?
NFC-мітки: що це, особливості
Ці схеми налаштовані на певну частоту, що підвищує чутливість пристрою до частоті зарядки. Це дозволяє максимально передавати енергію по повітрю. Після включення мітки воно може синхронізувати і відправляти дані з частотою передачі NFC 1356 МГц зі швидкістю 106212 або 424 Кбит/з, як при звичайній зв'язку NFC між телефонами або іншими великими пристроями.

Різні типи тегів

Що таке мітка NFC і як нею користуватися? Вони обмінюються даними з використанням бездротових стандартів ISO 14443 типу A і B, які є міжнародним стандартом для безконтактних смарт-карт, що використовуються у багатьох системах громадського транспорту. Ось чому пристрої NFC можуть використовуватися з існуючими безконтактними технологіями, такими як точки оплати картками. Доступні різні типи міток, кожна з яких пропонує різні рівні зберігання і швидкості передачі. Типи тегів 1 і 2 мають ємність від 48 до 2 кілобайт даних і можуть передавати цю інформацію зі швидкістю всього 106 кбіт/с. Це може здатися досить невеликим значенням, особливо в порівнянні з вашої звичайної SD-картою, проте цих даних достатньо для передачі дуже простих фрагментів інформації, таких як URL-адресу сайту і подібного. Ці теги розроблені з урахуванням високої економічної ефективності і можуть бути використані повторно, якщо ви хочете змінити дані, що зберігаються на них. Платіжні термінали NFC стають все більш поширеними, так як споживачі починають використовувати Android, Apple і Samsung Pay. Це банківські позначки NFC, що дозволяють безконтактну оплату.
NFC-мітки: що це, особливості
Тип 3 використовує інший стандарт - Sony Felica - і може передавати дані з трохи більш швидкою швидкістю, 212 кбіт/с. Вони, як правило, використовуються для більш складних додатків, але, на жаль, не можуть бути переписані. Аналогічно, тип 4 знову доступний тільки для читання, але має більший об'єм пам'яті до 32 кбайт і швидкість передачі даних від 106 кбіт/с до максимальної NFC 424 кбіт/с. Тип мітки 4 працює як з типом A, так і з B стандарту ISO14443.

Додатки

Деякі програми для NFC-міток призначені для установки телефону користувача у відповідності з місцем розташування (наприклад, тихий режим при розміщенні на тумбочці), інші - для громадського використання, наприклад публікація веб-контенту про місцезнаходження. Це програмування повністю здійснюється на мітках. В залежності від налаштувань безпеки, будь-який сумісний телефон буде мати таку ж відповідь при натисканні на тег. Якщо відповіддю мітки є «Мені подобається» в Facebook або щось аналогічне, це виконується з використанням облікових даних користувача телефону (наприклад, ідентифікаційних даних Facebook), а не ідентифікатор тега. Наприклад, позначки NFC Samsung працюють під чотирма заголовками:
  • Налаштування.
  • Телефон.
  • Інтернет.
  • Соціальні мережі.
  • Більш докладно це виглядає так. Налаштування:
  • Включити тихий або автомобільний режим.
  • Встановити будильник.
  • Запустити додаток.
  • Приєднатися до мережі Wi-Fi. Це може бути використано для надання зручного доступу до мереж кафе.
  • Показати повідомлення.
  • Телефон:
  • Зателефонувати.
  • Відправити текст.
  • Поділитися контактом vCard.
  • Інтернет:
  • Відкрити веб-сторінку.
  • Показати розташування на картографічному сервісі, такому як Google maps.
  • Реєстрація на Foursquare або інші послуги на основі розташування.
  • Соціальні мережі:
  • Оновити статус Facebook за місцем розташування.
  • «Подобається» на Facebook.
  • Відправити твіт.
  • Підписатися на користувача Twitter.
  • Теги також можуть бути попередньо запрограмовані і поширені серед користувачів. Така мітка може бути встановлена, щоб перенаправляти на сторінку технічної підтримки виробника і відправляти зацікавленим інформацію про товари. Приготовані на заводі ярлики також можуть бути надруковані з логотипами або відлили у форми крім наклейок, таких як брелоки або браслети.

    Термін життя міток

    Повторне програмування NFC-міток заявлено на більш ніж 100000 циклів. Мітка, розміщена на дверному отворі або дошці оголошень, може бути перепрограмована на місці і, таким чином, може мати довге життя (наприклад, для проведення конференцій, нарад або інших заходів). Мітки можуть бути заблоковані після установки, щоб уникнути несанкціонованого перепрограмування. Заблоковані теги можуть бути розблоковані лише тим телефоном, який встановив блокування.
    NFC-мітки: що це, особливості
    Тривалість релевантності заблокованого тега буде основним обмеженням часу його життя, якщо розблокування неможлива. Термін служби мітки також, ймовірно, буде обмежений фізичними факторами, такими як адгезія клею або складність відшарування.

    Сумісність

    Додаток TecTile за замовчуванням не встановлюється сучасні пристрої. Якщо тег прочитаний до його встановлення, користувач перенаправляється на сторінку завантаження програми. Для використання Samsung TecTile NFC потрібно пристрій з чіпсетом MIFARE Classic. Цей набір мікросхем заснований на контролері NFC NXP, який не відповідає стандарту NFC Forum. Таким чином, для використання TecTile потрібно чіпсет NXP, інакше мітка NFC не підтримується.
    Він зустрічається сьогодні в багатьох телефонах Android. Однак, останнім часом виробники вирішили відмовитися від підтримки TecTile. Зокрема, в останніх флагманських телефонах Samsung Galaxy S4 і Google Nexus 4 сервіс відсутній. Також програма не працює з телефонами BlackBerry і Windows. Це означає, що деякі типи міток NFC не підтримуються зовсім.
    NFC-мітки: що це, особливості

    Інші версії

    Нова версія TecTile, названа TecTile 2 має покращену сумісність, але в даний час Samsung Galaxy S4 є єдиним пристроєм, який має вбудовану підтримку. Воно в інших девайсах Samsung не підтримується. Типи міток NFC, які відповідають протоколам сумісності NFC Forum Type 1 або Type 2 набагато більш широко сумісні, ніж залежний від MIFARE Samsung TecTile, і також широко доступні. Популярні стандарти NFC-міток відповідають NTAG213 (137 байт використовуваної пам'яті) і Topaz 512 (480 байт використовуваної пам'яті).

    Кодування тегів

    Необхідність в установленому додатку є одним з недоліків TecTile і тегів NFC в цілому. Базові стандарти підтримують мітки, несучі URL-адреси, де схема або протокол може бути або http (для веб-адрес), або номером для телефонії, або анонімною схемою даних. Хоча в базових телефонах можна припускати підтримку схем http і tel, зчитування інших буде недоступне, якщо додаток не буде встановлено і зареєстровано для їх обробки.

    Як записати?

    NXP TagWriter - це загальний сервіс для запису і читання NFC-мітки для смартфона, який рекомендується фахівцями і представлений в магазині додатків Google Play. Він володіє тільки кількома основними функціями, такими як запис, читання, стирання і видалення тегів. Все це робить його легким у використанні і розумінні навіть для початківців користувачів. Відмінною рисою даного додатка є опцій, які воно пропонує при написанні тега. Далі перераховані всі формати і можливості, доступні для запису в мітку:
  • Візитна картка.
  • Wi-Fi.
  • Посилання/URL.
  • Блютуз.
  • Ел. адресу.
  • Географічне положення.
  • Номер телефону.
  • Запустити додаток.
  • Простий текст.
  • СМС.
  • Як записати NFC-мітку? Для цього вам буде потрібно:
  • Смартфон, що підтримує NFC.
  • NXP TagWriter (завантажується безкоштовно).
  • Тег NFC (тільки відкритого типу, не захищений і не заблокований).
  • Створюємо спеціальні мітки з NFC

    Оскільки одним з найпоширеніших способів використання міток NFC вважається запуск веб-сайтів, розглянемо приклад запису посилання, щоб при натисканні на тег з допомогою смартфона/пристрої з підтримкою NFC він запитував потрібний URL-адресу.
  • Відкрийте сервіс NXP TagWriter і виберіть «Написати тег».
  • У меню відображаються такі параметри:
  • Новий набір даних.
  • Мої набори даних.
  • Написати з CSV.
  • Скопіювати мітку.
  • Скопіювати QR-код.
  • Подальші маніпуляції:
  • Виберіть «Новий набір даних».
  • Оскільки ви збираєтеся записати URL/посилання, клацніть по позиції «Посилання».
  • Якщо ви хочете додати заголовок для вашого посилання в полі «Опис», внести відповідний запис. Якщо ні, не заповнюйте це поле.
  • «Тип URL» повинен читатися як «Веб-сайт URL».
  • Знайдіть нижче «URL-адреса сайту, введіть передбачуване значення в полі з написом «вхід на сайт». Адреса повинен починатися з символу «https: //» для коректної роботи.
  • Поле «Додати тег UID (дзеркало)» - це опція, що додає унікальний ідентифікатор мітки в кінцевій частині URL-адреси, щоб ви могли відстежити, скільки користувачів використовували цю мітку NFC для відвідування вашого сайту. Це прекрасна функція, якщо у вас є кілька тегів з одним і тим же URL, і вам хочеться дізнатися, які з них функціонують краще. Якщо вам не потрібна ця можливість відстеження, не заповнюйте це поле.
  • Розташоване нижче полі «Додати лічильник взаємодій (дзеркало)» - це опція, що додає збільшується номер в кінцівку URL-адреси всякий раз, коли хто-небудь взаємодіє з цим тегом. Приміром, якщо людина А взаємодіє з міткою першим, URL-адресу додасть «1» в кінці; пізніше, коли користувач B торкнеться тега, URL додасть «2» в кінці і так далі. Якщо ви не хочете використовувати цю функцію, просто залиште це поле незаповненим.
  • Далі натисніть «Зберегти і написати».
  • На наступному екрані ваш контент буде відображатися вгорі, а вам будуть представлені варіанти, які викладені нижче:
  • Записувати декілька міток NFC (по одній) - встановіть прапорець навпроти цієї позиції, якщо бажаєте записати один і той же контент в кілька тегів один за іншим.
  • Захист - установіть цей прапорець, якщо ви хочете, щоб ваша мітка NFC була захищена. Коли ви виберіть цю опцію, з'явиться кілька варіацій з різними рівнями захисту:
  • Soft Protection - відключає перезапис тега іншим користувачем;
  • Захист паролем - ваша мітка буде призначена тільки для читання і може бути переписаний тільки з паролем, який ви створюєте. Коли вибрана ця опція, з'явиться інше вікно з пропозицією створити пароль.
  • Блокування тега - ця опція робить тег доступним тільки для читання, і він ніколи не може бути перезаписаний. Якщо ви вибрали цю опцію, кілька разів перевірте ваш контент перед тим, як писати мітку.
  • Підтвердити перезапис - цей прапорець потрібно вибрати кожен раз, якщо ви пишете тег, щоб було можливо видалити неактуальні дані і записати нові.
  • Далі потрібно виконати такі дії:
  • Після того як ви зазначили поля, які ви бажаєте додати в свою мітку, натисніть «Записати».
  • Після цього на екрані відобразиться спливаюче вікно з написом «Готові зберегти або поділитися обраним контентом». Тут утримуйте мітку NFC і прикріпіть її до задньої частини смартфона.
  • Коли мітка буде натиснута на задній панелі девайса, з'явиться інший екран з написом «Підтвердити перезапис» з кнопкою внизу, на якій буде написано «Торкніться, щоб підтвердити збереження». Натисніть цю клавішу, утримуючи мітку NFC на задній частині телефону.
  • Через кілька секунд з'явиться екран підтвердження з написом «Записати успішно», що означає, що ви успішно записали дані в мітку.
  • Вищевказана інструкція дозволяє записати NFC-мітки для банківської карти і інших функціоналів.
    NFC-мітки: що це, особливості

    Заключне слово

    Найсильніший аргумент на користь NFC, порівняно з іншими формами бездротового зв'язку ближнього радіусу дії, полягає в тому, що мітки неймовірно дешеві у виготовленні і обслуговуванні, але все ж можуть використовуватися для широкого спектру додатків. Володіючи дуже простий схемотехнікою і невеликою кількістю компонентів, позначки NFC можуть бути зроблені масово для дуже низьких питомих витрат. Це дозволяє отримати дешевий, але ефективний спосіб швидкого спілкування з іншими інтелектуальними пристроями. Від запуску додатків до обміну веб-адресами і покупки квитка на потяг, технологія прагне зробити ваше життя трохи зручніше, використовуючи смартфони. В цьому і є найбільший плюс NFC-міток. Що це означає? Враховуючи розгортання методів мобільних платежів, які можуть використовувати NFC, все більше і більше смартфонів підтримують цю зв'язок. Не дивуйтеся, якщо ви побачите, як все більша кількість цих маленьких ярликів буде з'являтися всюди.
