FM-антена для музичного центру: характеристики, поради з вибору

29-12-2018, 21:33
933
FM-антена для музичного центру великою мірою визначає як кількість прийнятих програм, так і їх якість. Від сили сигналу на вході FM-приймача музичного центру залежить режим прийому (монофонічний або стереофонічний). Виробники музичних центрів в своїх розробках орієнтуються більшою мірою на якісне звучання вихідного підсилювача звукових частот. Джерелом сигналу для нього є CD-плеєри та USB-флеш-накопичувачі. Схем приймачів не приділяється належної уваги. Виходячи з цього, якості прийомних FM-антен відводиться значна роль. Це необхідно враховувати шанувальникам прослуховування передач метрового FM-діапазону.

Деякі теоретичні основи

Антена FM-радіо для музичного центру призначена для прийому фазово-модульованих сигналів у діапазоні частот: 875-1080 МГц. Це відповідає довжинам хвиль близько 3 метрів.


До чого знати ці відомості? Найкращий прийом забезпечують антенні пристрої, геометричні розміри вібраторів яких відповідають 1/2 і 1/4 довжинам прийнятих нею хвиль. Найкращі показники забезпечують FM-антени для музичного центру з діаграмами спрямованості, що наближаються до конусу з малим кутом розчину. Поздовжня вісь основної пелюстки при цьому повинна бути спрямована в бік антени передавального центру.
Такі пристрої доцільно використовувати на великому видаленні трансляційного центру від місця розташування антени радіоприймача музичного центру. Потужність передавачів, розташованих у великих населених центрах, дозволяє забезпечити якісний прийом, і антени з круговою діаграмою спрямованості, розміри вібраторів яких відповідають вимогам, зазначеним вище.


Якщо чутливість приймачів (здатність приймати радіосигнал з необхідною напруженістю електромагнітного поля) визначається виробником, то якість радіопередачі можна забезпечити грамотним вибором і застосуванням антенного пристрою. Воно може бути як промислового виробництва, так і виготовлено користувачем самостійно.

Основні види приймальних антен діапазону метрових хвиль

При виборі приймальної антени діапазону метрових хвиль необхідно визначитися з відстанню, на якому знаходиться передавальний центр від місця прийому. Часто можна зіткнутися із ситуацією, при якій бажана програма транслюється іншим (не ближнім) радиоцентром. У великих населених пунктах в якості приймальної антени можна використовувати звичайний відрізок багатожильного проводу довжиною 75 див. Такі розміри дотримуються умова найкращого прийому - 1/4 довжини хвилі (середина FM-діапазону). При купівлі музичного центру саме такі антени знаходяться в комплекті додаткових аксесуарів. Вони забезпечені антенним штекером, який вставляється у відповідне гніздо на задній панелі музичного центру. При незадовільному якості передачі або відсутності режиму "Стерео" в міських умовах хороших показників можна домогтися при використанні полуволнового диполя, який часто застосовується для діапазону метрових хвиль (1-12-й канали) телевізорів. Для досягнення задовільної якості прийому існує можливість ручного регулювання довжини вібраторів, виконаних у телескопічному виконанні, кута їх взаємного розташування.
Найкращої якості дозволяє добитися "хвильовий канал". Цей тип антени призначений для використання в обмеженому частотному діапазоні. Його використання найдоцільніше у випадках, коли передавальна антена трансляційного центру не знаходиться в зоні прямої видимості і використання антен тих видів, які були розглянуті вище, не призводить до отримання бажаного показника якості. Для отримання стійкого прийому антену доводиться піднімати над земною поверхнею. Це обумовлено тим, що радіохвилі метрового діапазону поширюються в просторі по прямої лінії і не здатні огинати поверхню Землі.

Активні і пасивні пристрої

Антени з круговою діаграмою спрямованості не здатні підсилювати сигнал. Вони приймають радіохвилі з будь-якого напрямку. Сила сигналу на вході приймача, який прийшов від FM-антени для музичного центру, залежить від геометричних розмірів конструкції останньої. Пристрої з діаграмою спрямованості у формі одностороннього конуса володіють власним коефіцієнтом посилення. Він зумовлений здатністю концентрувати енергію, прийняту з певного напряму. При цьому сигнали, приходять з інших напрямків, оцінюються у вигляді перешкоди і послаблюються. Величина коефіцієнта, виражена в децибелах (дБ), визначається по відношенню до изотропному випромінювача зі сферичною діаграмою спрямованості.
Наявність у складі антени додаткового електронного підсилювача дозволяє назвати її активною. Активна FM-антена для музичного центру знаходить застосування при значній довжині коаксіального кабелю, що з'єднує її з антенним гніздом приймача.
Підсилювач повинен бути розрахований для роботи в смузі частот FM-радіостанцій і володіти малим рівнем власних шумів. В іншому випадку корисний сигнал радіостанції, виділений антеною, не буде переважати над рівнем шумів, створених підсилювачем. Основне призначення вбудованого в антену або автономного додаткового антенного підсилювача - компенсація ослаблення корисного сигналу в протяжному кабелі. Воно оцінюється величиною погонного загасання. В залежності від типу використовуваного кабелю його величина варіюється в межах (015-08) дБ/м. Виходячи з цього, величину коефіцієнта підсилення треба вибирати з урахуванням погонного загасання і довжини коаксіального кабелю. Корисним буде знати, що в документації для активної антени виробник завжди вказує сумарне посилення сигналу, що зовсім не визначає виборчих властивостей конструкції.

Вироби промислового виготовлення

Сьогодні можна вибрати FM-антену для музичного центру з великого асортименту товарів. Велика частина з них призначена для розміщення в приміщенні (кімнаті).

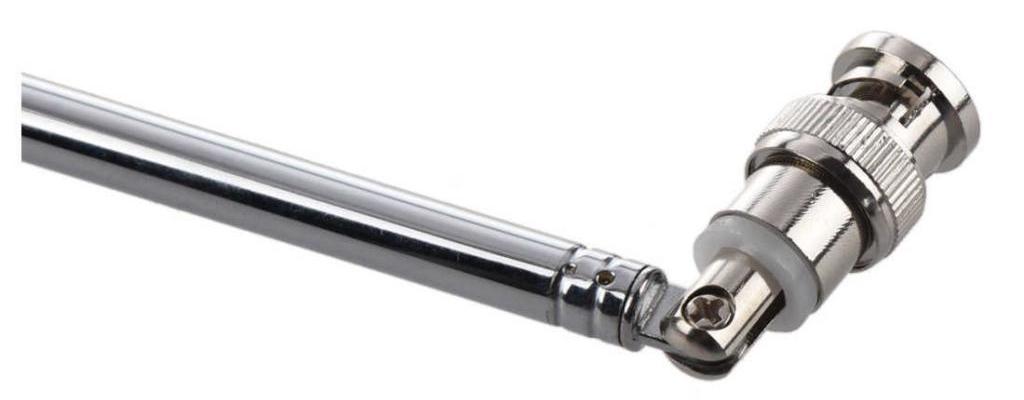

Вироби найчастіше являють собою півхвильові диполі, ергономічні прямокутні рамки, вертикальні телескопічні штирі з можливістю ручного зміни довжини вібратора. Зустрічаються активні FM-антени для музичного центру. Їх застосування в умовах житлового приміщення найчастіше призводить до посилення численних перевідбитих сигналів.

Для прийому FM-радіостанцій в умовах сільської місцевості або дачі перевагу слід віддавати вузьконаправленим багатоелементних активних антен типу "хвильовий канал". Вони представлені не так широко і їх ціна може досягати декількох тисяч рублів.

Антени, виготовлені самостійно

Як зробити FM-антену для музичного центру? Найпростішим пристроєм для прийому радіомовних станцій метрового діапазону є відрізок мідного багатожильного проводу, не має екранує обплетення. Наявність поліетиленової ізоляції не впливає на якість прийнятого радіосигналу. Її поверхня повинна бути чистою і сухою. Інший різновидом антени FM для музичного центру (зробленої своїми руками) є напівхвильовий диполь або розрізної вібратор. Він являє собою два відрізки пустотілої алюмінієвої трубки, закріплених на підставі з діелектричного матеріалу в горизонтальній площині. Зазор між їх кінцями становить (2-4) див. Загальна довжина конструкції вибирається з умови 1/2 довжини прийому хвилі. Хвильовий опір антени цього типу складає 75 Ом, що дозволяє позбавитися від узгоджувальних пристроїв і підключити стандартний телевізійний коаксіальний кабель безпосередньо. Основна жила і оплетка при цьому приєднуються до кінців вібраторів.
Діаграма спрямованості розрізного вібратора лежить в горизонтальній площині і нагадує за формою цифру "8". Поздовжню вісь будь-якого пелюстки слід поєднати з направленням на передавальну антену радіоцентру. Її коефіцієнт підсилення (по відношенню до изотропному випромінювача) становить 214 дБ. Його можна збільшити за рахунок застосування металевої решітки (рефлектора), розташованого позаду приймального диполя.

Висновок

Після прочитання статті у читача повинна з'явитися впевненість при розмові з продавцем товару. Особливо це відноситься до величини коефіцієнта підсилення активної антени. Часто його високе значення може вплинути на якість прийому. Слід врахувати, що при використанні кімнатних антен доводиться підбирати місце їх розташування в квартирі досвідченим шляхом. Найчастіше воно знаходиться біля вікна, спрямованого на радіоцентр.
