Програма для побудови електричних схем: перелік, опис, особливості застосування

16-12-2018, 11:59
1 420
Для побудови електричних схем на виробництві або під час навчання більше не потрібно тривалий час здійснювати креслення на папері з можливістю помилитися. З'явилися автоматизовані сервіси, які дозволяють створити схему будь-якої складності за комп'ютером. Крім того, деякі з них дозволяють розрахувати вхідні та вихідні струми, напруги та змоделювати роботу схеми. Тому програма для побудови електричних схем є досить потрібною утилітою, значно полегшує робочий процес і автоматизує створення конструкторської документації.

Безкоштовні програми

Програма для побудови електричних схем, яка розповсюджується за безкоштовною ліцензією, зазвичай має більш низький функціонал, ніж у платних аналогів. До них відносять:
Freeware – практично немає обмежень по функціоналу. При використанні для різних цілей не вимагає покупки ліцензії. Open Source - програма для побудови електричних схем, яка має можливість самостійно змінити склад програмного забезпечення, що дозволить швидко налаштувати його "під себе". Є деякі обмеження по комерційному використанню. CNU GPL і Public Domain – дві програми для малювання схем, які не накладають обмежень на працюючого користувача. AD-Supported – додатки володіє повним функціоналом. Мінусом є наявність реклами. Donationware – повністю безкоштовний додаток, що дозволяє креслити схеми. Присутня функція пожертви автору для подальшої розробки.

Microsoft VISIO

Найбільш простий редактор і програма для побудови електричних схем. Щодо більш складні завдання не вміє рахувати. Володіє редактором вбудованої векторної графіки з великою кількістю функцій. Притому, що програма призначена для використання в пакеті MS Office може використовуватися і самостійно. Інтерфейс при цьому мало чим відрізняється від звичного в Microsoft Office.


Існує три платних ліцензованих програми, а також одна безкоштовна. Вона вшивається у вбудований браузер від розробника і дозволяє переглядати схеми. Щоб змінити або редагувати її, потрібно купити повну ліцензію. Однак програма не призначена для створення радіосхем. Тому доведеться шукати додатковий набір програмного забезпечення і компонентів для додавання креслень.

"Компас-електрик"

Програма від російського розробника. Є повний російський переклад всіх креслень і схем, при цьому не буде потрібно установка додаткових програм. Програма для побудови принципових електричних схем розроблялася з метою побудови схем будь-якої складності, а також доповнення їх різною документацією.


Для роботи буде потрібно придбана ліцензія. Однак є пробний період в 2 місяці для ознайомлення. В ознайомчий період відсутні всі обмеження на роботу. Розробник включив велику кількість даних, які допоможуть навчитися працювати з цією програмою у своєму додатку. Однак є велика кількість різноманітних проблем і помилок, які за тривалий період не були усунені.

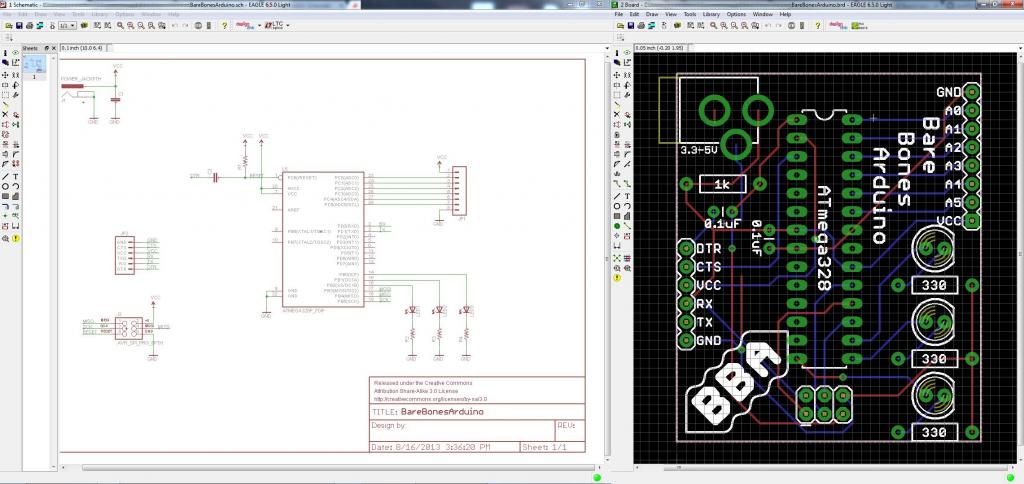

Eagle

Програмне забезпечення є комплексною середовищем розробки. Функціонал дозволяє створити однорядні або багаторядну принципову схему, а також плату, яка буде збиратися на ній. Що дозволить уявити собі зовнішній вигляд плати, розташувати на ній всі радіоелементи.
Крім того, програма дозволяє здійснювати збірку автоматично вручну. Або комбінуючи ці способи. В комплекті базової поставки відсутні різні деталі російського і радянського виробництва. Проте є частина компонентів, які дозволяють його поповнити.

Умови на використання

Eagle є утилітою, яка вимагає ліцензії. Однак для некомерційного використання можна застосовувати програму з деякими обмеженнями: У безкоштовної версії габарити плати не можуть перевищувати 100 на 80 міліметрів. Розводка допускається тільки з використанням не більше двох шарів. Редактор дозволяє оперувати не більше, ніж одним листом.

Dip TRACE

Програма для створення електричних схем є величезним комплексом по втіленню і обробці компонентів. Включає в себе: Вбудований редактор, який дозволяє створювати та змінювати готові принципові схеми. Додаткове застосування, що дозволяє створювати друковані та монтажні плати. Утиліту для тривимірного проектування корпусу для розроблених пристроїв. Додатковий редактор для створення компонентів. Програма вимагає покупки, а безкоштовна версія має деякі обмеження на роботу. Вони включають в себе:
Можливість створювати плати не більше ніж з чотирма шарами. Розмір схеми обмежений тисячею виходами на радіодеталі. Перекладу на російську немає. Однак є аматорські локалізації. Крім того, спочатку в базі відсутні радіодеталі, які випускаються в Росії. Проте можна знайти і інсталювати аматорські бази компонентів або створювати їх вручну.

"1-2-3 схема"

Програма для електричних схем російською, яка відрізняється повною локалізацією і відсутністю ліцензії, призначена для створення електричних щитів типу "Хагер". Функціонал програми включає набір утиліт для вибору корпусу для електричного щита. Це дозволить вибрати відповідну захист для електричних приладів в будь-яких умовах. Можна доукомплектувати щит різними модулями захисту, з'єднання. При цьому в базі компонентів відсутній зарубіжні зразки. Програма для побудови однолінійних електричних схем дозволяє доопрацювати документацію конструктора, дописати специфікації, які б відповідали державним стандартам і багато іншого.

Kikad

Програма має відкритий код. Розроблялася, в першу чергу, як частина системи для повної роботи над пристроєм. Таким чином, за допомогою програми можна створити схему будь-якої складності. Потім на її основі створити монтажну плату. Після чого можна буде підготувати конструкторські звіти та документацію, яка потрібна для запуску продукції.
Відрізняється рядом особливостей: Розведення здійснюється з використанням модулів. Є модуль для розрахунку в автоматичному режимі деталей друкованої плати. Після завершення побудови, система згенерує різні файли, які необхідні для роботи. Крім того, на друковану плату можна додавати логотипи. Можна роздрукувати схему по шарах в різних дозволах; підготувати список радіодеталей, які потрібні для виробництва. Припустимо завантажити схеми та документацію, які збережені в різних дозволах.
При цьому є багато скарг на проблеми з інтерфейсом програми. Крім того, є повна російська локалізація. Однак потрібно попередньо вивчити навчальну документацію.
