Редактор формул Microsoft Equation 3.0: що це таке і як цим користуватися?

7-10-2018, 18:01
1 241
Додаток Microsoft Equation 3.0 – це спеціальний компонент текстового редактора Microsoft Word, призначений для створення в документі математичних, фізичних або хімічних формул. Про те, як влаштований його інтерфейс і як з його допомогою створювати складні формули, і піде мова в статті.

Основні елементи інтерфейсу

Оформлення програми Microsoft Equation 3.0 гранично проста і складається з 3 елементів: Смуга стандартних меню. Блок інструментів, що включає в себе різні елементи для створення формул. Робоча область. Перелік розділів стандартного меню з описом наданих ними можливостей наведено в таблиці нижче.

Розділ



Опис



Файл



Складається з 2 команд : "Вийти" і "Закрити". У першому випадку закривається вікно редактора формул, а у другому – Microsoft Word



Правка



У ньому знаходяться стандартні команди для оперування з текстом: "Вирізати", "Вставити", "Копіювати", "Скасувати останню дію" і "Виділити все". Поряд з кожною з них вказані гарячі клавіші



Вид



Змінює масштаб листа в діапазоні 100-400 %, а також включає/вимикає відображення панелі для складання формул



Формат



Вирівнює вміст формули щодо країв і визначає проміжки між усіма типами символів у формулі



Стиль



Змінює шрифт символів у формулі. Для цього в ньому передбачено 6 оформлень. Крім них, можна налаштувати ще одне в розділі "Визначити"



Розмір



Дозволяє міняти розмір елементів висловлювання з допомогою одного з готових шаблонів. Також можна використовувати довільні значення для власного шаблону. Він налаштовується за допомогою пункту "Визначити"



Вікно



Надає можливість створювати окремі вікна, розділяти їх і перемикатися між ними.



Довідка



Містить в собі посилання на автономний довідник по роботі з додатком та інформацію про поточної версії.

Під рядком меню відразу починається робоча область, в якій створюються і редагуються формули.

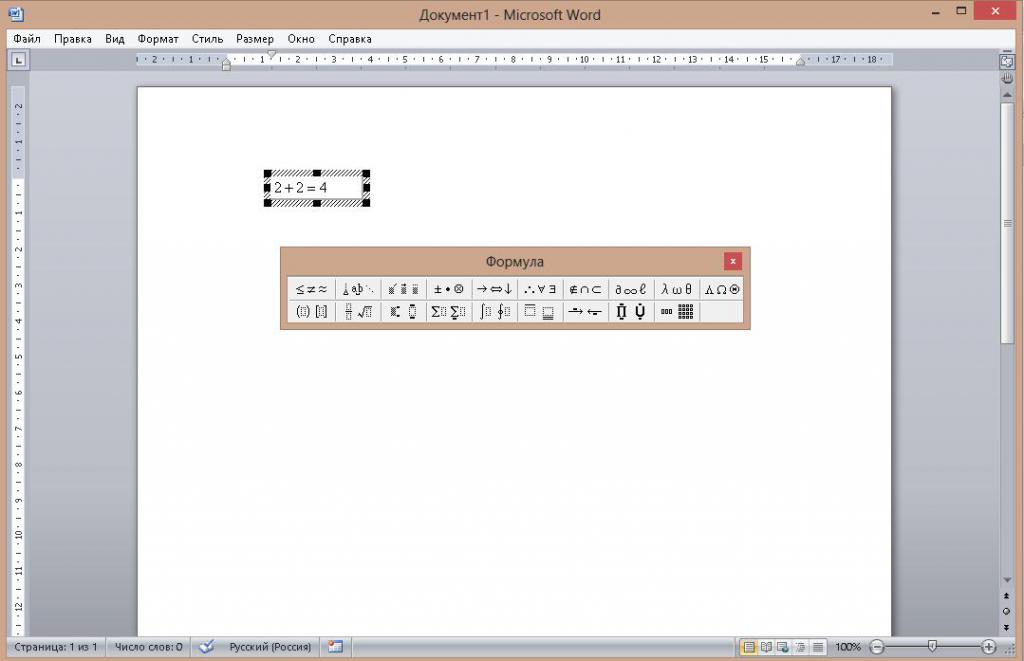

Панель формул

У програмі Microsoft Equation 3.0 вона являє собою маленьке віконце, де в 2 ряди розташовані 19 кнопок, кожна з яких містить у собі набір символів. У панелі є наступні групи:


Відношення між частинами висловлювання: більше, менше, дорівнює тощо Прогалини і трикрапки, використовувані для створення формул в загальному вигляді. Інтеграли. Стрілки. Знаки і знаки коренів. Літери грецького алфавіту: прописні (великі) і малі (маленькі). Надрядкові знаки. Логічні оператори. Логічні символи. Матриці. Різноманітні дужки. Символи теорії множин. Завдяки подібній сортування створювати і редагувати формули можна досить просто і швидко.

Використання Microsoft Equation, Microsoft Word

В якості прикладу використання цього додатка оформимо рішення системи рівнянь з двома невідомими.
Робиться це наступним чином: В редакторі Microsoft Word (версія не має значення) в розділі "Вставка" натиснути на рядок або кнопку "Об'єкт". У новому маленькому віконці виділити рядок Microsoft Equation 3.0 і натиснути "Ок".
У блоці "Шаблони дужок" вибрати фігурну дужку (3 ряд знизу, перша кнопка) і натиснути клавішу Enter для додавання другого рядка. По черзі встановити курсор у кожен із квадратиків і записати в них рівняння. Переставити покажчик перед дужкою і поставити знак "+". Поставити курсор позаду рівнянь і з допомогою блоку "Шаблони дужок" поставити горизонтальну риску і натиснути Enter. У другому полі за межею вписати "-1".
Переписати спрощене рівняння, отримане в результаті складання двох первинних, попередньо натиснувши Enter для переходу на новий рядок. Перейти на наступний рядок і записати: y = 2". Ще раз перейти на новий рядок і вписати: "х = 1".
Примітка. В редакторі формул можна користуватися прогалинами. Програма автоматично розставляє пропуски там, де це необхідно. Додаток Microsoft Equation 3.0 — це простий та зручний інструмент, що дозволяє швидко створювати і редагувати формули, тим самим якісно доповнюючи будь-яку наукову роботу або пояснювальну записку.
