Як вибрати блок живлення для світлодіодної стрічки: правила і рекомендації

Світлодіодні стрічки, порівняно недавно з'явилися на російському ринку, моментально завоювали популярність, яка зростає з кожним роком. Області їх застосування досить різноманітні – від підсвічування в автомобілі до зонування житлових приміщень. Однак сама по собі світлова смуга працювати не буде – їй необхідно додаткове обладнання, яке можна придбати в будь-якому магазині електротоварів або замовити через Мережу інтернет. Сьогодні мова піде про те, як вибрати блок живлення для світлодіодної стрічки, якими характеристиками він повинен володіти і для чого він потрібен в схемі підсвічування.

Що таке світлова смуга і які її види можна зустріти на прилавках

Насправді видів світлодіодних стрічок небагато. Їх розрізняють за кольорами (одноколірна або RGB), ступінь захисту від вологи та кількості елементів на погонний метр. Сама світлодіодна стрічка – це виріб для створення декоративного підсвічування стель, ніш або меблів. Однак не варто забувати про смузі великої потужності з безліччю чіпів. Вона може бути використана і в якості основного освітлення.


Ще трохи корисної інформації можна отримати, переглянувши наступний відеоролик.

Навіщо потрібен блок живлення для світлодіодної стрічки

Такий освітлювальний прилад не здатний працювати від змінної напруги 220 Ст. Йому потрібен постійний стабілізований струм, який і видається блоком живлення. Подібні пристрої можуть перетворювати мережеве напруга в стабілізовані 1224 або 36 вольт. Деяким світлодіодних стрічок, зокрема RGB, крім блоку живлення, потрібен контролер. Це пристрій здійснює керування кольором світлодіодів, діммірованіе або відключення по команді користувача, подається за допомогою пульта ДУ. Найбільш популярні моделі блоків живлення для світлодіодних стрічок 12 – У разі виходу з ладу такого пристрою йому легко можна знайти заміну. 24 зустрічаються значно рідше. Останніми на ринку з'явилися блоки на 36 вольт, однак попитом вони не користувалися, у результаті чого практично усі виробники відмовилися від їх виробництва. До того ж напруга 36 вольт вже вважається небезпечним для здоров'я людини.

Адаптер для світлодіодів: критерії вибору

Крім видається напруги, перед придбанням необхідно визначитися з потужністю блока живлення для світлодіодної стрічки. Виконати необхідні розрахунки нескладно. Споживану планованої до підключення світлодіодною стрічкою потужність можна дізнатися з її технічної документації, а після просто помножити ці показники на кількість метрів. Ще одним важливим критерієм вибору є клас захисту IP. Від цього показника залежить можливість використання світлової смуги в тих чи інших умовах. Наприклад, для ванної кімнати і інших приміщень з підвищеною вологістю потрібно герметичне виріб в силіконі з IP не менше 66 у той час як для вітальні або спальні підійде більш дешевий блок живлення для світлодіодних стрічок IP20.

Використання малопотужних блоків живлення

Якщо у домашнього майстра немає можливості придбати БЖ для світлодіодної стрічки, цілком можна скористатися адаптером від зламався телевізора. Головне, щоб його вихідна напруга було відповідним. Однак найчастіше потужність таких блоків живлення невелика. Якщо її недостатньо, наприклад, для двох відрізків стрічки довжиною по 5 м, цілком можливе використання двох окремих випрямлячів, підключених до одного размыкателю. При цьому кожен адаптер буде відповідати за свій відрізок світлової смуги. Подібні блоки живлення 12V для світлодіодної стрічки можна попитати у знайомих або пошукати на блошиних ринках, які знову набирають популярність в передмістях мегаполісів. Також на допомогу домашньому майстру і тематичні групи в соціальних мережах.

Три блоку живлення для світлодіодної стрічки: підключення RGB без контролера

Існує досить цікавий спосіб комутації подібної багатобарвної смуги. Для такого підключення не потрібно контролер. Звичайно, можливостей у світлодіодної стрічки з живленням від трехклавишного вимикача буде небагато, але з основним завданням подібний монтаж впорається здатний. Для підключення потрібно 3 адаптера від телевізорів на 12 В і розмикальний на 3 контакту. Мінусові висновки з блоків живлення необхідно з'єднати між собою і припаяти до відповідного контакту світлодіодним смуги. До трьом залишилися підключаються плюсові висновки з адаптерів. На кожен з блоків подається живлення з окремої клавіші вимикача. У підсумку вийде ось що. При замиканні контактів окремо буде запалюватися зелений, червоний або синій світло. Якщо поекспериментувати, можна отримати різні відтінки, натискаючи на клавіші розмикачі в різних варіаціях.

Який блок живлення підібрати для ванної кімнати і санвузла

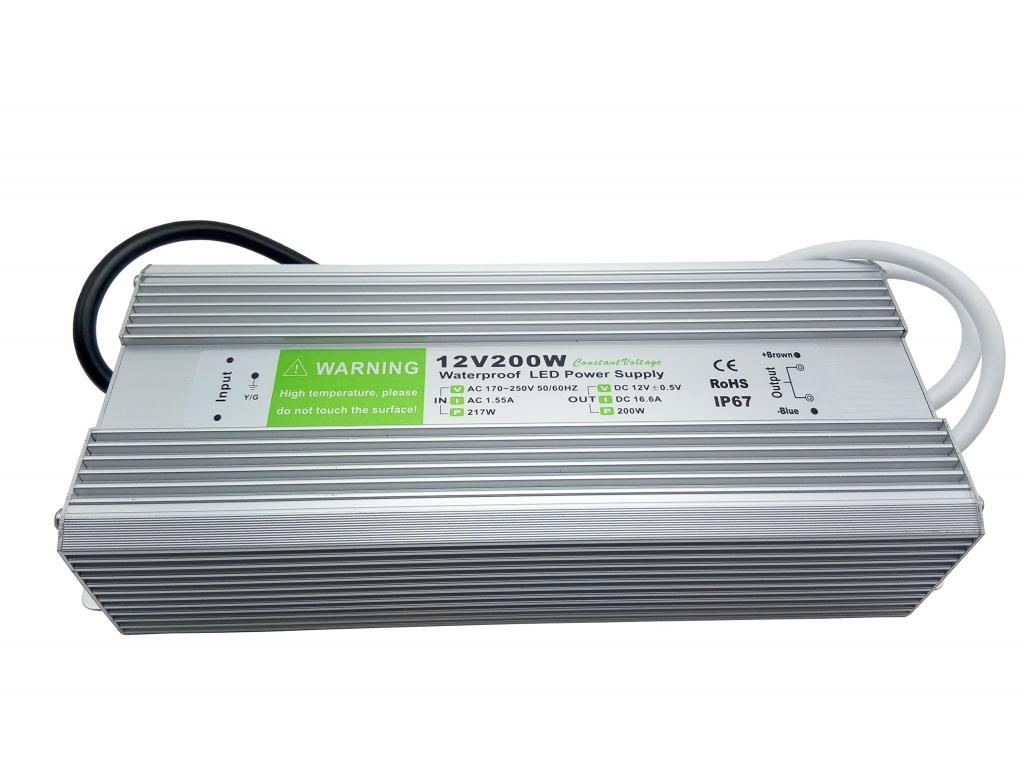

Для подібних приміщень з підвищеною вологістю пред'являються особливі вимоги до електроустаткування. Вихідна напруга 24 або 36 В тут не підійде. Тому якщо у домашнього майстра під рукою є світлодіодна стрічка, яка вимагає для роботи напруги понад 12 В, краще відкласти її убік і використовувати для приміщень з нормальною вологістю. Єдино вірною відповіддю на питання «який блок живлення для світлодіодної стрічки використовувати у ванній» буде одне слово "герметичний". Волого - і паронепроникність подібних пристроїв забезпечує корпус, який може бути виготовлений з пластика або алюмінію. Тут якраз той варіант, коли б/у адаптер від телевізора буде як не можна до речі – практично всі вони мають клас захисту не нижче IP66. Ще одним виходом може стати придбання малопотужного компактного блоку живлення, який має досить низьку вартість. Такий адаптер легко можна розмістити навіть в розподільній коробці. Волога з ванної туди не потрапить, що забезпечить його безпроблемну роботу.

Блоки живлення для підсвічування меблів і підвісних стель

Якщо світлодіодна стрічка розміщується в спальні або вітальні, особливої уваги на клас захисту адаптера звертати не варто. Тут головним буде визначитися з потужністю обладнання. При монтажі підсвічування меблів блок живлення можна досить просто заховати в один із шафок або всередину розкладного дивана. Єдине, на що варто звернути увагу – стабілізатор повинен знаходитися в безпосередній близькості від світлодіодної стрічки. Чим більше до неї відстань, тим складніше адаптера працювати, зі збільшенням довжини дротів навантаження на нього зростає.

При монтажі підсвічування підвісної стелі все ще простіше. Блок живлення ховається між рівнями в будь-якому місці.

Де придбати адаптер: поради фахівців

Сьогодні багато стали замовляти різні товари на китайських ресурсах. Фахівці не радять купувати подібне обладнання сумнівної якості. Якщо планується покупка дійсно якісного товару, то перед тим, як вибрати блок живлення для світлодіодної стрічки, необхідно його хоча б потримати в руках. Справа в тому, що опис технічних характеристик товарів з Китаю не завжди відповідає дійсності. Слід розуміти, що адаптер з високою номінальною потужністю не може важити як пара світлодіодних лампочок. До того ж сертифікація «піднебесної» досить заплутана, і якщо зараз перевірити їх обладнання на відповідність російським стандартам, то не менш 99% товарів її не пройдуть. Ще один плюс в скарбничку реальних магазинів – можливість перевірки працездатності адаптера. Тут покупець впевнений, що виконавши монтаж і натиснувши на клавішу вимикача, він побачить, що світиться, світлодіодну стрічку, а не «мертву» смугу з лампочками.

Приклад виробництва обчислень необхідної потужності адаптера

Найчастіше для того, щоб дізнатися, скільки ватт споживає світлодіодна смуга, досить уточнити маркування SMD-елементів і звіритися з таблицею. Приміром, на смузі зазначено, що використані SMD5050. У цьому випадку споживана потужність відрізку довжиною 1 м дорівнюватиме 7.2 Вт.
Нехай планується підключення двох смуг максимально допустимої довжини (5 м). У цьому випадку необхідний номінал адаптера по потужності складе 7.2 x 10 = 72 Вт. Однак це не еталонний показник, який слід врахувати перед тим, як вибрати блок живлення для світлодіодної стрічки. До цієї цифри потрібно додати 20-30% для того, щоб був невеликий запас, і пристрій не працював на межі своїх можливостей. Виходить, що блок живлення повинен мати номінальну потужність не менше 90 Вт.

Підводячи підсумки розглянутої інформації

Придбати адаптер для світлової смуги нескладно. Однак перед тим як вибрати блок живлення для світлодіодної стрічки, слід врахувати безліч нюансів, починаючи від приміщення, де буде використовуватися обладнання і закінчуючи його номінальною потужністю. Необхідно розуміти, що недостатні технічні параметри призведуть до швидкого виходу адаптера з ладу. У той же час купувати перетворювач з номінальною потужністю в кілька разів вище необхідної теж неприйнятно. Адже вартість такого пристрою буде досить значною і, по суті, це будуть гроші, викинуті на вітер. А ось на герметичному корпусі, якщо планується використання у ванній кімнаті чи іншому приміщенні з підвищеною вологістю, економити не варто. В першу чергу ця порада стосується проблем безпеки, які проживають у квартирі або приватному будинку, людей.
