Влітку, коли на вулиці тепло, мало хто замислюється про необхідність утеплення квартири або приватного будинку. А між тим з приходом зими починає так відчувається з-під вікон або по стінах, що доводиться діставати з комори обігрівачі і кутатися в плед. І тепер власник радий би утеплити приміщення, але невідомо, де в стінах і вікнах проблемні місця, звідки йде тепло і поступає холодне повітря. Допомогти у вирішенні цього питання може тепловізор. Як користуватися подібним пристроєм, за яким принципом вона працює – ось тема, про яку розповість сьогоднішня стаття.

Як користуватися тепловізором: інструкція. Пристрій і принцип роботи тепловізора

Що собою являє подібний прилад

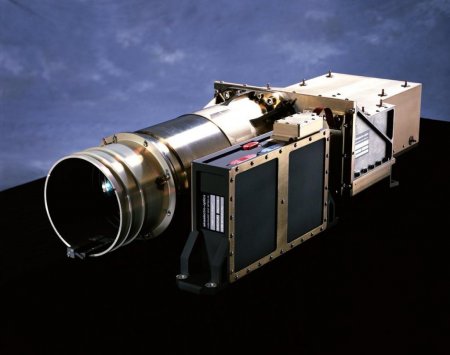

Тепловізор – пристрій, здатний уловлювати температуру поверхні і виводити дані про неї на екран. Працює він за схожим алгоритмом з приладом нічного бачення (ПНВ) на основі інфрачервоного випромінювання, яке перетворюється в сигнал, що виводиться на дисплей. Картинка на екран виводиться в різних кольорах, від червоного (гаряча область) до синього (холодна). Попереджаючи питання про те, чим відрізняється тепловізор від приладу нічного бачення, слід зазначити, що ПНВ фіксує відбитий сигнал, в той час як розглянуте сьогодні пристрій «ловить» інфрачервоне випромінювання, що йде від предметів.


Перші подібні пристрої з'явилися ще в тридцяті роки минулого століття. Звичайно, вони були громіздкими і практично нічого спільного з сучасними подібними приладами не мали. Виняток становить лише інфрачервоне випромінювання. Воно-то і малювала «карту температур» на фотомишени. Принцип дії тепловізорів тих років можна було порівняти з електронно-променевою трубкою.

Сфери застосування тепловізорів в побуті і на виробництві

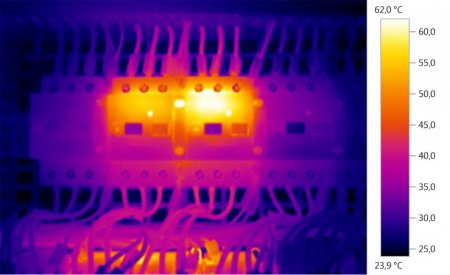

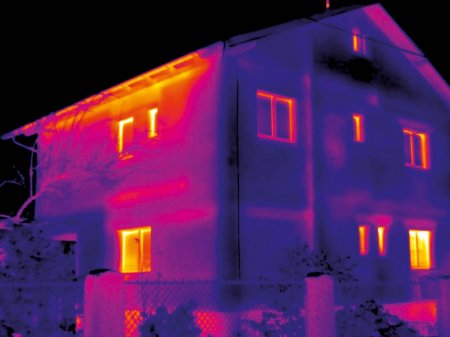

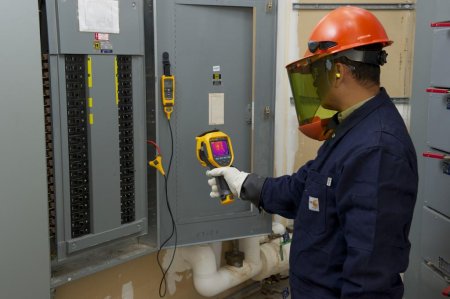

Подібний прилад дійсно унікальний. Обстеження будинку тепловізором дасть конкретну картину проблемних місць, де є витоку. Це дозволить утеплити саме ті місця, де це необхідно, що вбереже від зайвих, непотрібних витрат. Зручні тепловізори і при обстеженні домашньої електричної мережі – все неякісно виконані контакти будуть як на долоні, адже їх температура значно вище. Перевантажені проводу також гріються, а значить, прилад допоможе виявити і їх.


Як користуватися тепловізором: інструкція. Пристрій і принцип роботи тепловізора
Широко застосовується пристрій в оборонній промисловості. З його допомогою працюють системи наведення залпового вогню, авіаційні і ракетні прицільні комплекси. Останнім часом тепловізори стали застосовувати і в прицілах ручного стрілецької зброї. Велику користь приносить прилад в пошукових операціях, коли необхідно знайти людей під завалами. Для пожежних він також не буде марний – з його допомогою можна знайти що залишилися під шаром попелу або колодами вогнища і запобігти повторне загоряння. Медицина, промисловість, автомобілебудування і навіть астрономія – тепловізор знаходить застосування в будь-якій області.

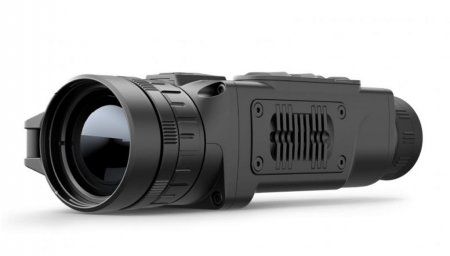

Мисливський тепловізор і його особливості

Це досить компактні пристрої, що не заважає їм мати практично тим же функціоналом, що і повноцінний професійний прилад. З його допомогою в лісі можна розгледіти тварину на відстані до декількох сотень метрів. Мисливські тепловізори також промальовані обриси, тому переплутати звіра з людиною неможливо. Працюють вони в темряві, в сутінках, так і в заметіль або злива. Проблемним питанням при придбанні такого обладнання може стати лише вартість, яка досить висока.
Як користуватися тепловізором: інструкція. Пристрій і принцип роботи тепловізора

Види подібних приладів

Такі пристрої можна розділити на 2 основних групи:

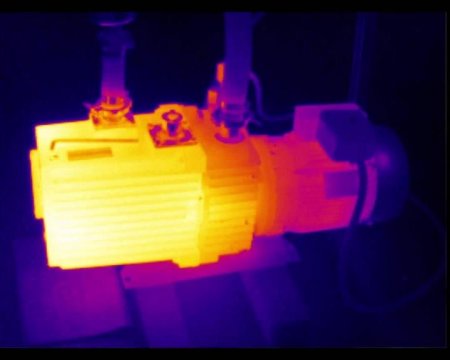

  • Стаціонарні – використовуються в цехах підприємств для контролю режимів роботи електродвигунів та іншого обладнання. Всі дані виводяться на монітори пульта чергового, який і контролює показники. Це досить потужні тепловізори, що вимагають для нормального функціонування окремого охолодження. У цих цілях найчастіше застосовується рідкий азот. Температурний діапазон вимірюваних такими пристроями показників коливається від -50 ?С до +2000 ?С.

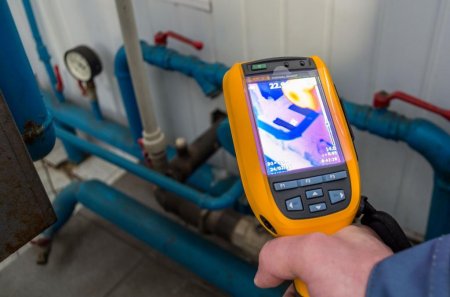

  • Переносні (мобільні) – зручні прилади з вбудованим екраном, що дозволяють в режимі реального часу побачити витік або осередок тепла, направивши пристрій на проверяемую область. Найчастіше вони мають можливість підключення до персонального комп'ютера для забезпечення обробки одержуваних даних, причому з'єднання може бути як провідним, так і по Wi-Fi, що теж дуже зручно. Всі дані при цьому йдуть через хмарне сховище. Як зробити подібну комутацію, можна дізнатися з інструкції до тепловизору.
  • На що звернути увагу при виборі

    Купуючи подібний прилад, слід розуміти, що купується досить дороге обладнання, і помилка буде коштувати досить значної суми. Тому до вибору варто підходити виважено, обдумано і уважно, звертаючи увагу на деякі параметри.
    Як користуватися тепловізором: інструкція. Пристрій і принцип роботи тепловізора
    Дуже важливим є температурний діапазон вимірювання. З його зростанням буде збільшуватися і ціна. А ось крок повинен бути як можна менше. Друге, що слід враховувати – це дозвіл ІК детектора і екрану. Від цього залежить, наскільки точними будуть знімаються показання і видимі зміни. Відображення, передавання, збереження даних – це окрема історія. Тепловізор з вбудованою пам'яттю або можливістю підключення накопичувача – це ідеальний варіант. А ось переплачувати подвійну суму, притому, що прилад і так коштує чимало, за Wi-Fi-модуль – це невиправдане марнотратство.

    Потрібні додаткові об'єктиви: думка фахівця

    Професіонали вважають, що подібне придбання виправдано тільки у випадку обстеження будинку тепловізором організаціями. Вони можуть бути двох видів. Телескопічні допомагають при зйомці верхніх поверхів висотного будинку, надаючи додаткову чіткість картинки, а ширококутні дозволяють побачити будову цілком, коли немає можливості відійти назад. Для побутового використання в подібних об'єктивах необхідності немає. Адже власнику квартири не потрібна зйомка всього будинку цілком достатньо тільки своїх вікон. І навіть якщо вони розташовані досить високо, витік тепла подібний прилад показати цілком здатний.
    Як користуватися тепловізором: інструкція. Пристрій і принцип роботи тепловізора

    Вимоги, що пред'являються до фахівця, який працює з подібним обладнанням

    Варто відразу обмовитися, що ця тема відноситься до працівників організацій, що здійснюють аудит. Вимоги визначаються нормативними документами Дбн та ДСТУ. Згідно з їх положенням правила проведення перевірки наступні:

  • перевіряючий зобов'язаний у всіх деталях знати, як працює тепловізор, вміти ним користуватися, мати на руках всі дозволи та ліцензії;
  • перед оглядом будівель прилад повинен пройти повірку, про що в його технічному паспорті робиться відмітка;
  • забороняється робота з тепловізором в дощ або сніг – свідчення можуть бути невірними;
  • обов'язкова різниця температур в приміщенні і поза ним, якщо вона відсутня, то прилад ніяких витоків вловити не зможе;
  • при виробництві повторних вимірів з іншого ракурсу слід переконатися, що відстань до об'єкта однаково;
  • при виробництві платних перевірок у допуску аудитора в обов'язковому порядку проставляється вартість послуги.
  • Умови виробництва перевірки будівлі на теплові витоку

    Не варто думати, що все, що потрібно для точних вимірювань, – це знати, як користуватися тепловізором. Цього достатньо для побутової перевірки в особистих цілях. А ось якщо потрібні комплексні заміри, необхідно враховувати деякі природні фактори.
    Як користуватися тепловізором: інструкція. Пристрій і принцип роботи тепловізора
    Швидкість вітру. Цей параметр не повинен перевищувати 7 м/с. В іншому випадку може спостерігатися зсув теплової витоку, що не дозволить на неї вказати з точністю до сантиметра. Сама будівля не повинно знаходитися в області потрапляння прямих сонячних променів у період 12 годин до виробництва вимірів. Саме з цієї причини такі перевірки проводять пізно вночі або рано вранці, на світанку.

    Прилад для самостійних вимірів: огляд тепловізорів і який краще придбати

    Для подібних цілей не варто вибирати занадто дороге обладнання. Адже в ньому буде безліч функцій, якими домашній майстер користуватися не буде, а значить, немає сенсу за них переплачувати. Але й занадто дешевий варіант тут не підійде. Якщо пристрій коштує менше 20000 руб., на нього не варто звертати уваги. Адже низька вартість – це привід замислитися, чи пропрацює тепловізор довше 10 хв. або відмовить при першому натисканні на кнопку. Нормальні пристрої середньої цінової категорії – це прилади, вартістю від 50000 грн. до 200000 руб., не рахуючи додаткових об'єктивів (якщо вони потрібні). Якщо ж говорити про професійних тепловізорах з широким набором функцій, то за них доведеться заплатити понад півмільйона (вартість вказана станом на грудень 2018 року). Трохи більше про тепловізорах можна дізнатися з відео нижче.
    Як користуватися тепловізором: інструкція. Пристрій і принцип роботи тепловізора

    Деякі моделі, що заслуговують уваги

    Виробників подібної продукції досить багато. Тому має сенс поверхнево розглянути деякі їх моделі. Для побутового використання чудово підійде пристрій RGK TL-70 вартістю близько 60000 руб. Розібратися, як користуватися тепловізором, праці не складе – інструкція складена чітко, зрозуміло і без зайвої, непотрібної інформації. Діапазон вимірювань невеликий – від -20 ?С до +150 ?З, однак цього цілком достатньо для побутових вимірів як витоку тепла, так і нагрівання контактів і кабелів домашньої електричної мережі. Ще одним пристроєм, що заслуговує уваги, є Fluke TiS10. Вартість його трохи вище – близько 69000 руб., але при цьому і користуватися приладом набагато простіше. Тут немає необхідності наводити фокус, все виконується автоматично. Діапазон температур становить від -20 ?С до +250 ?С. Має вбудовану пам'ять 4 Gb + підтримка знімного носія до 4 Gb.
    Як користуватися тепловізором: інструкція. Пристрій і принцип роботи тепловізора

    Може смартфон замінити тепловізор

    Сьогодні в Мережі пропонується безліч програм і пристосувань, що дозволяють, за словами виробника, перетворити звичайний кишеньковий гаджет в пристрій визначення теплових втрат. Додаткове устаткування, що підключається до смартфону, обійдеться споживачеві в 20000-25000 руб., а от за якість зйомки і коректність вимірів навряд чи хто поручиться. Які б обіцянки не давав виробник, до звичайного тепловізора подібного пристрою дуже далеко. Навіть якщо для порівняння вибрати дешевий варіант з вартістю, що не перевищує 25000 руб.

    На закінчення

    Придбання подібного пристрою – задоволення не з дешевих. Однак у деяких випадках така покупка буде цілком виправданою. Адже розібравшись, як користуватися тепловізором, можна допомагати вирішувати питання витоку тепла і іншим, і, можливо, не безкоштовно. У будь-якому випадку якщо дозволяють кошти, тепловізор варто купити - лежати мертвим вантажем в коморі він точно не буде.
