Як правильно підключити реле часу?

Часто буває необхідно періодичне включення і відключення певного електроприладу. Це може бути двигун вентилятора або той же обігрівач. Однак постійно перебувати поруч, щоб виконувати ці дії, неможливо, адже тоді доведеться наймати окремих людей, які цілодобово чергуватимуть біля пускового пристрою. В цьому випадку допоможе установка спеціального обладнання, яке буде підтримувати необхідні цикли. У сьогоднішній статті мова піде про те, як підключити реле часу, що воно собою являє і в яких галузях використовується.

Що собою являє реле часу

По суті, це елемент автоматичного захисту, що дозволяє відключати обладнання на певний час, а після знову подавати на нього харчування. Приміром, освітлення потрібно тільки в нічний час, тоді як вдень воно ні до чого. Розібравшись, як правильно підключити реле часу, можна з легкістю вирішити це питання.


Якщо говорити про те, з якими пристроями можна комутувати, то список буде досить великий. Найчастіше реле часу використовують разом з магнітним пускачем. Досить зручні такі елементи автоматики при подачі напруги на котел опалення, якщо він не обладнаний термодатчиком. Адже постійний нагрів теплоносія теж ні до чого. Варто спробувати розібратися, як виконується його комутація.

Види подібних пристроїв

На прилавках магазинів електротехніки можна зустріти різні реле часу, серед яких: аналогова автоматика; цифрові пристрої; реле часу, що включаються в розетку, що представляють собою адаптер. Аналогові прилади сьогодні зустрічаються все рідше. Це не дивно, адже функціонал цифрових значно більше. З їх допомогою можна, наприклад, розпланувати цикли включення освітлення на тиждень вперед.


Розеткові реле використовуються в побуті. Наприклад, потрібно періодична подача живлення на вентилятор. Тут навіть не доведеться розбиратися, як підключити реле часу 220В. Досить просто увіткнути його в розетку. А вже сам вентилятор буде комутувати з реле часу через штепсельну вилку.

Достоїнства і недоліки подібної автоматики

Незважаючи на те, що такі пристрої полегшують керування електроприладами, у них є недоліки, про які не можна не згадати. Якщо говорити про цифрові реле часу, то їх вартість досить висока. До того ж вони вимагають максимально точної настройки. Однак мінімізація ймовірності помилки в циклах перекриває недоліки. Іноді просто не залишається іншого вибору, як встановити подібну автоматику. Ще одним недоліком деякі вважають, що досить складно розібратися, як підключити реле часу до магнітного пускателю. Однак тут варто не погодитися. По ходу сьогоднішньої статті шановний читач зрозуміє, що насправді робота проста, треба тільки уловити суть.

Принцип дії реле часу: загальні відомості

Основою цифрового обладнання є електромагнітна котушка, що працює в парі з таймером. Вступники в лічильний механізм або електронний пристрій імпульси підраховуються, а по досягненні заданого числа показники обнуляються.
Аналогові реле часу мають механізм, який можна порівняти з маятниковими годинник з зозулею. По досягненні певного часу «пташка» вилазила з шпаківні, і лунав звуковий сигнал. Тут принцип роботи той же, тільки замість зозулі спрацьовує механізм включення або розмикання контактної групи.

Способи налаштування реле часу в залежності від виду

Аналогові або механічні РВ можуть мати різну конструкцію, тому загальних правил щодо виставлення затримки тут немає. Слід вивчити технічну документацію, щоб зрозуміти, яким чином правильно виконати цю роботу. Налаштування цифрових пристроїв трохи простіше. На дисплеї висвітлюється поточний час, таймер зворотного відліку до наступного дії. Є можливість установки циклів спрацьовування на день, тиждень і навіть місяць.

Підключаємо реле часу до магнітного реле

Подібна комутація застосовується при необхідності запуску електродвигуна або іншого потужного обладнання. Адже саме реле часу не здатне витримати більше 16 А. Для початку необхідно закріпити обидва пристрої так, щоб фіксація була максимальною, а розташування не мало відхилень більш ніж на 10 градусів. Сама комутація повинна виглядати наступним чином. На РВ є 5 пронумерованих контактів – два зверху і 3 знизу. Фазний провід одночасно йде на клеми 1 4 і один з висновків групи магнітного пускача. Вихід з контакту 5 спрямовується на котушку. Саме вона відповідає за спрацьовування магнітного пускача.

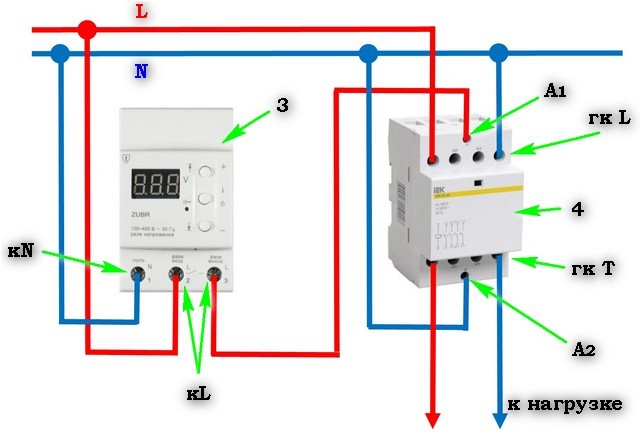

Траєкторія нульового проводу – клема 2 друга сторона котушки і навантаження. Звичайно, РВ можуть відрізнятися одне від іншого. На малюнку нижче можна побачити трохи інший спосіб комутації. Розібравшись, як підключити реле часу до пускателю, можна переходити до освітлення. Розглянемо це питання детальніше.

Як підключити реле часу до висвітлення

Якщо домашній майстер розібрався з комутацією РВ з магнітним пускачем, подібне з'єднання ніяких труднощів не складе. Суть підключення реле часу до висвітлення можна зрозуміти зі схеми нижче.

Провідні виробники подібного обладнання

Асортимент РВ на прилавках російських магазинів величезний. Якщо говорити про виробників, які популярні серед споживачів, то брендом з ідеальним співвідношенням ціна/якість можна назвати ABB. Ця корпорація була заснована шляхом злиття двох досить великих компаній в 1988 році, а вже на початку 90-х років минулого століття її представництво було відкрито у Санкт-Петербурзі. Сьогодні компанія займає лідируючі позиції у виробництві систем захисної та промислової автоматики. Перш ніж розібратися, як підключити реле часу АВВ, варто розглянути особливості подібного обладнання.

Чим відрізняється автоматика ABB від виробів інших брендів

Такі РВ мають деякі переваги перед пристроями виробництва інших фірм, серед яких: Простота монтажу і використання. Завдяки нанесеним на корпус РВ схемами питання, як підключити реле часу ABB, у користувача не виникає. Налаштування циклів досить прості, незалежно від того, цифрове або аналогове пристрій використовується. Циферблат, як і екран, чітко читаємо при будь-якому освітленні. Такі реле часу можна відключити примусово. Така дія необхідно, коли вимагається термінова ревізія або обслуговування пристрою. При цьому встановлені програми циклів не збиваються. Говорячи про сертифікації, можна відзначити, що всі пристрої проходять обов'язкове тестування за стандартами EN 60730-1 і EN 60730-2-7. Реле часу ABB досить компактні. При монтажі на ДІН-рейку подібний пристрій займає всього 2 модульних місця. Але, незважаючи на малі габарити, виробник зміг домогтися досить малого мінімального кроку по часу, який становить всього 15 хв. Деякі моделі передбачають використання власної акумуляторної батареї, яка не дасть програмами збитися, забезпечивши автономне живлення при непередбаченому відключенні електроенергії.

На що звернути увагу при купівлі РВ

Купуючи подібне обладнання, слід звернути увагу на декілька нюансів. Як підключити реле часу, наскільки складний цей процес в цьому випадку подібні питання другорядні. Основне, що потрібно відзначити при купівлі РВ:

Яка струмова навантаження є максимально допустимою для обладнання, що купується. Вирахувати необхідну нескладно. Досить скласти споживану потужність пристроїв, що плануються до підключення через реле часу і розділити отриманий показник на напругу мережі 220 В. РВ можуть відрізнятися за типом кріплення. Деякі з них встановлюються на ДІН-рейку, інші фіксуються за допомогою болтів. По діапазону робочих температур пристрої також можуть бути різними. Слід враховувати, що чим він більше, тим вище буде вартість. Вид РВ – аналоговий або цифровий. Незважаючи на те, що другий дорожче, функціонал його вище, а управління простіше. Це означає, що краще буде вибрати саме його. Кількість каналів управління. Якщо потрібне підключення основного і допоміжного освітлення, підійде двоканальне реле часу. Тип таймера. Тут слід вибирати в залежності від області застосування. Найдорожчим варіантом буде пристрій з річним таймером і урахуванням вихідних днів. Існують моделі з астрономічним таймером. Такі пристрої прив'язуються до місцевості, після чого самостійно коригують час циклів, залежно від заходів і світанків. Складність монтажу. Це останнє, на що слід звернути увагу. Адже незалежно від того, як підключається реле часу, з його комутацією завжди можна розібратися за схемою.

Що слід знати для чутливої економії на вуличному освітленні

Саме по собі реле часу не дасть такого ефекту, який хотілося б бачити власнику рахунку за електрики за вуличне освітлення убавятся незначно. Це не дивно, адже РВ буде включати його ввечері і відключати вранці. Виникає питання: навіщо лампи світять, коли у дворі нікого немає? Виправданим рішенням буде комутація реле часу з датчиком руху. При такому підключенні РВ буде подавати напругу, але при відсутності людей у дворі до світильників воно доходити не буде. Однак, щойно в полі зору» датчика руху з'являється людина, ланцюг замикається і ліхтарі вмикаються.
Також можна продумати, як підключити реле часу в парі з датчиком звуку. Адже ніхто не може пересуватися безшумно, це протиприродно. Тим більше вночі, коли звуки чутно більш виразно. Подібні доопрацювання РВ додатковими датчиками дозволять заощадити до 70-80 % витраченої електроенергії, що відчутно позначиться на рахунках від енергозбутової або обслуговуючої компанії.

Заключна частина

Реле часу – це справді гідна і часом необхідний автоматика, яка може допомогти в багатьох областях, як в промисловості, так і в побуті. Звичайно, вартість подібних приладів низькою назвати не можна, проте при правильному підході воно досить швидко себе окупає. Головне – це розібратися в способах підключення реле часу і його налаштування, а також зробити правильний вибір, купуючи РВ. Тільки тоді подібний пристрій виправдає очікування користувача, продовжить термін служби освітлювальних приладів і іншого електроустаткування.
