Квартирний щиток: схема, пристрій, принципи проектування

18-12-2018, 18:41
1 386
За часів Рад люди не замислювалися про обладнання вступних електричних щитів. Всім було цілком достатньо звичайної платформи, на якій кріпився пакетний вимикач, прилад обліку електроенергії та пари плавких запобіжників, в народі званих пробками. При цьому у переважної більшості всередині них були встановлені «жучки» - перемички з мідного дроту. Зараз вимоги до безпеки стали зовсім іншими, пробки пішли в минуле, поступившись місцем автоматичних вимикачів та іншого устаткування, покликаного убезпечити людини. Сьогоднішня стаття розповість про схеми квартирних щитків, зібраних в наш час.

Невелике вступ

Домашні майстри, навіть ті, хто своїми руками виконав весь електромонтаж в квартирі, часто пасують перед складанням електричного шафи, віддаючи оплатити працю професійних електриків. Однак не факт, що працювати буде справжній фахівець, а не той, яких в народі називають «шестивольтовыми». До того ж подібна схема підключення квартирного щитка не так складна, як може здатися на перший погляд. Головне тут – зрозуміти принцип. До того ж якщо електромонтаж в квартирі закінчений, немає необхідності проводити складні обчислення по номіналах автоматики. Це можна зробити по перерізу проводів, що підходять до щитка.


З чого почати роботу зі складання електричного шафи

Першим ділом домашньому майстрові необхідно визначитися з кількістю автоматичних вимикачів і ПЗВ та їх номіналом. Це робиться досить просто, адже всі дроти перед очима. Найкраще взяти аркуш паперу і накидати приблизну схему розміщення модулів на ДІН-рейку. Це допоможе визначитися з тим, що буде монтуватися – пристрої захисного відключення (УЗО) або автоматичні вимикачі диференціального струму (АВДТ). Тут справа у вільному просторі всередині боксу. Адже ПЗВ з автоматом займає 3 модульних місця, а АВДТ - всього 2. Іноді саме цей фактор стає вирішальним. Схема квартирного щитка з УЗО буде трохи відрізнятися – вона складніше у комутації.


Кількість фаз, які підходять до вступного шафі

Найчастіше квартири живлення на 220 В, а от у приватних будинках цілком може бути і 380 Ст. При підключенні на однофазну ланцюг схема квартирного щитка буде простіше, однак не набагато. При бажанні можна розібратися і з системою на 380 В. Але якщо мова зайшла саме про квартирах, то розглядатися буде саме схема для однієї фази. Плануючи розташування модульних елементів, варто передбачити подвійне місце на вході, перед приладом обліку електроенергії. Воно необхідно для установки ввідного автоматичного вимикача. Багато хто може запитати, чому необхідно місце на 2 модулі. Незважаючи на те що складається схема квартирного щитка на однофазну систему, ввідний автомат передбачає розрив двох провідників – фазного і нульового.

Розташування елементів захисної автоматики: первинна збірка

Маючи на руках начерк майбутнього електричного шафи, можна приступати до його підготовки. Необхідно розташувати на ДІН-рейку всю захисну автоматику в правильній послідовності. Не варто забувати і про 2 шини для нульових і заземлюючих проводів.
Розглянемо приклад схеми електричного квартирного щитка, а саме розташування в ньому елементів захисту при наявності двох ДІН-рейок (зліва направо, починаючи з верхньої): Вступної двополюсної автомат. Прилад обліку електроенергії. Основний диференціальний автомат або пристрій захисного відключення. АВДТ або ПЗВ, що йде на окремі групи. Нижня ДІН-рейка повністю займається автоматичними вимикачами, розподіленими по групах.

Комутація електричного щита

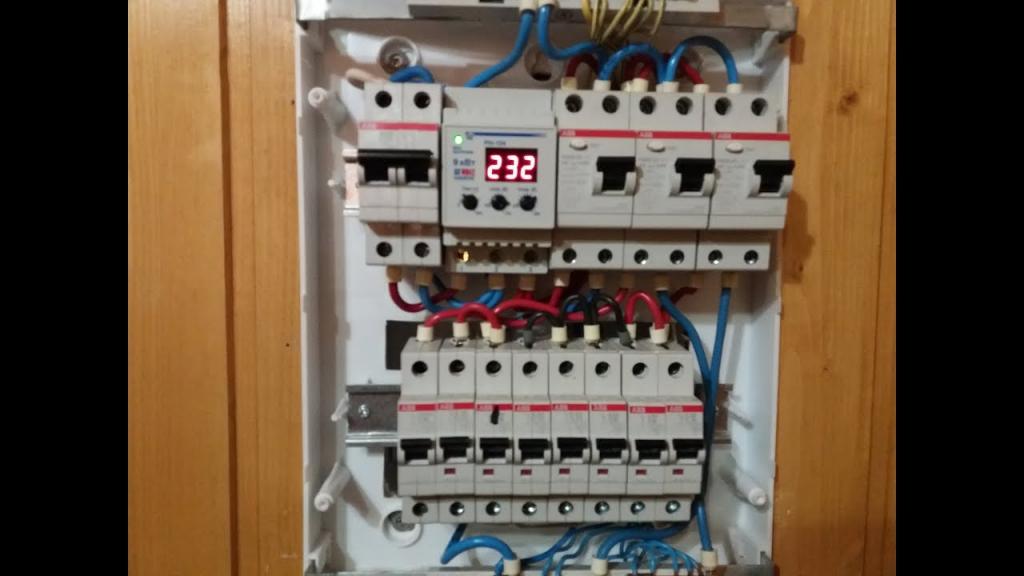

Складання схеми квартирного щитка з дифавтоматами або пристроями захисного відключення слід почати від введення, поступово просуваючись до відходить лініях. При цьому харчування на шафу не подається – це робиться в останню чергу. Від введення підключається прилад обліку електроенергії, далі загальний АВДТ або УЗО, а вже після виробляється розводка по групам. Корисна інформація! Спочатку контакти автоматики сильно протягувати не варто – велика ймовірність помилки при комутації, а зайвий раз зривати фіксуючі гвинти не варто. Після того як збірка завершена необхідно ще раз все ретельно перевірити. Якщо комутація задовільна, можна протягнути фіксуючі гвинти. На вигляді нижче представлена подібна збірка.

Правила монтажу пристроїв захисного відключення

Багато домашні майстри помиляються саме на цьому етапі. Що говорити, навіть досвідчені електрики часом невірно коммутіруют подібні пристрої. Слід пам'ятати, що якщо в схемі квартирного щитка присутній УЗО, не можна допускати контакту нульового і заземлюючого проводів. Якщо таке станеться, то в процесі експлуатації пристрій захисного відключення буде періодично безпричинно спрацьовувати, що ніяк не додасть комфорту проживання.
Для коректної роботи нульовий провід, прихожий від шини на кожне з ПЗВ, далі прямує саме на свою окрему групу. Якщо переплутати, і відправити його на іншу лінію, залишивши фазу на своїй, пристрій захисного відключення буде постійно спрацьовувати, як у випадку зіткнення з заземленням нейтралі. Це відбувається через виникнення різниці потенціалів на котушках УЗО.

Подача основного живлення і випробування шафи

Перевіривши схему ще раз і простягнувши контакти необхідно акуратно укласти всі дроти – це допоможе згодом в обслуговуванні шафи, доступ до обладнання спроститься. Після цього можна приступати до підключення кабелю живлення, проте слід пам'ятати, що якщо це приватний будинок, то власник не має права брати харчування зі стовпа – цю роботу виконує фахівець енергозбутової компанії, який встановлює на опорі або стіні будинку (за бажанням господаря) шафа з фідерним вимикачем. Ось від нього і треба живитися. В момент введення живильного кабелю в електричний шафа напруги на ньому бути не повинно. Підключивши його до автомата, необхідно щільно протягнути контакти, включити всю автоматику, і тільки після цього подати напругу. В цьому випадку по отключившемуся автомату стане видно, на який з ліній є несправність. Навантаження на розетках в цей час бути не повинно. Тепер залишається лише натиснути на всіх УЗО по черзі кнопку «ТЕСТ». Пристрої повинні спрацювати, зафіксувавши струм витоку. Якщо все в порядку, можна викликати фахівця компанії-постачальника електроенергії або РЕЗ ЖКГ для перевірки схеми підключення квартирного щитка з лічильником і опломбування приладу обліку.

Кілька рад по обслуговуванню електричного щитка

Якщо в електричній шафі залишилося вільне місце, має сенс встановити в нього просту розетку. Вона може згодитися, якщо знадобиться підключення будь-якого обладнання поблизу або навіть звичайної перенесення при виробництві ремонту. Харчування до неї підводиться від основного АВДТ або УЗО. Ні в якому разі не варто підключати її до вступного автомата. Подібні дії будуть розцінені контролером енергонагляду як розкрадання електроенергії, що загрожує великим штрафом. Після того як електричний шафа введений в експлуатацію (після 1-2 тижнів), слід ще раз ґрунтовно протягнути всі фіксуючі гвинти контактів. Подібні ревізії слід проводити з періодичністю 2 рази на рік. Це позбавить від нагрівання в результаті окислення і ослаблення контактів. Усі роботи потрібно проводити тільки інструментом з непошкодженою ізоляцією, навіть якщо вони виконуються при знятій напрузі. Автоматика може відмовити, і в цьому випадку тріщина в ручці викрутки цілком можливо буде коштувати життя.
Що стосується намальованою схеми квартирного щитка. Її не варто викидати. Цей нарис може допомогти значно скоротити час пошуку несправності в майбутньому, при її виникненні. Те ж стосується і схем розводки кабелів по квартирі або приватному будинку. Корисна порада для тих, хто вирішив викликати для ремонту професійного електромонтера і не впевнений в його кваліфікації. У цьому випадку потрібно просто звернути увагу на інструмент, з якими він збирається працювати. Якщо ручки плоскогубців або викруток перемотані ізолентою, довіряти йому не варто. Хороший фахівець містить інструмент в ідеальному стані, перевіряючи його щоранку перед роботою, як і наказано правилами техніки безпеки і ніколи не буде використовувати пошкоджений.

Як спростити подальше обслуговування щита: рекомендації фахівців

Для того щоб в майбутньому було легше зрозуміти, що і куди спрямовується (згодом цей монтаж зітреться з пам'яті), крім підписаних автоматів, має сенс перенести схему комутації електричного шафи на його дверцята і проклеїти зверху скотчем. Так вона завжди буде перед гласами, а запрошеного фахівця буде простіше розібратися з проблемою, якщо вона виникне. Крім цього можна на кожен провід повісити бирку з номером, а номери розшифрувати на рой ж дверцятах. При виробництві комутації необхідно дотримуватися кольорове маркування. Якщо цього не зробити, вже через якихось півроку сам домашній майстер не зможе розібратися в хитросплетінні кабелів. До того ж це небезпечно. Адже дивлячись на жовто-зелений провід, всі знають, що він не небезпечний, це заземлення. А якщо він опиниться під напругою? Наслідки можуть бути плачевними.

Підіб'ємо підсумок викладеної інформації

Скласти і зібрати схему квартирного щитка нескладно і для цього не потрібно особливого освіти або досвіду, хоча вони і вітаються. Головне в подібній роботі – це акуратність і уважність до дрібниць. Адже навіть те, що здається незначним, може згодом завдати чимало клопоту. Ну а якщо підійти до роботи серйозно, то вона не буде такою складною, як здалося спочатку. А задоволення від зробленого, від того, що все вийшло, як задумано - безцінне.
