У питанні стельового або настінного підсвічування на сьогоднішній день найбільш популярним є застосування LED-стрічок. За допомогою цих виробів можна вдало розділити приміщення на окремі зони. При цьому монтаж досить простий. Однак цього вже звичайного сьогодні зонування часто буває недостатньо, адже завжди хочеться чогось нового, а постійно міняти стрічки ніхто не буде. В цьому випадку краще скористатися LED-смугою на RGB-світлодіодах. З її допомогою можна створити атмосферу, найбільш підходящу того або іншого моменту. Цьому присвячена сьогоднішня стаття.

Принцип роботи кольорового світлодіода

Відомо, що при змішуванні одних кольорів можна отримати інші. На цьому принципі побудована система роботи RGB світлодіоди. В основі LED-елементи лежать три кольори, по перших буквах яких він і отримав свою назву – red (червоний), green (зелений) та blue (синій). Якщо подати живлення на всі відтінки разом, можна отримати рівне біле світіння. А якщо виключити з ланцюга синій, діод буде горіти жовтим.


RGB-світлодіод: типи, терморегулятори, підключення. RGB-стрічка
Такі LED-елементи можуть конструктивно відрізнятися один від одного. Існують різновиди з окремими висновками анодів, але загальним катодом (СС), або, навпаки, (СА). Окремо варто відзначити тип RGB світлодіодів для LED-смуги – це SMD-елементи, що мають 6 висновків – аноди і катоди кожного кольору окремо.

Підключення багатобарвних світлодіодів

Монтаж подібних елементів досить проста, варто лише вникнути в суть і запам'ятати деякі правила. Головне - зрозуміти її RGB світлодіоди. Негативний заряд (мінусовий дріт) завжди йде до катода. Схема тут буде наступною. Якщо використовується LED-елемент типу «СА», то плюсовій заряд на нього надходить постійно, а управління здійснюється негативними імпульсами. При використанні світлодіода «СС» все відбувається навпаки. Що ж стосується елемента на 6 висновків – тут розподіл позитивних і негативних імпульсів проводиться одночасно – цю роботу виконує спеціальний контролер.

RGB-світлодіод: типи, терморегулятори, підключення. RGB-стрічка
Якщо відсутнє маркування типу і схема монтажу, перед підключенням RGB світлодіоди його слід «продзвонити». Зробити це можна за допомогою мультиметра, виставивши перемикач на коротке замикання. При знаходженні правильного пари анод/катод пролунає звуковий сигнал, а LED-елемент засвітиться. Якщо плюс з мінусом переплутані, нічого не відбуватиметься. Корисно знати! Якщо в руках у майстри звичайний триколірний світлодіод, то найдовший з його висновків і буде спільним. А катод це або анод, доведеться перевірити мультиметром.

Світлодіодна стрічка: особливості підключення

Для роботи звичайної однотонної LED-смуги необхідний тільки індивідуальний блок харчування. А ось для RGB-стрічки доведеться придбати ще й контролер, який буде розподіляти подачу імпульсів на той чи інший колір, сприяючи створенню різних відтінків. Такі пристрої досить різноманітні та можуть відрізнятися кількістю каналів або варіантами управління.
RGB-світлодіод: типи, терморегулятори, підключення. RGB-стрічка

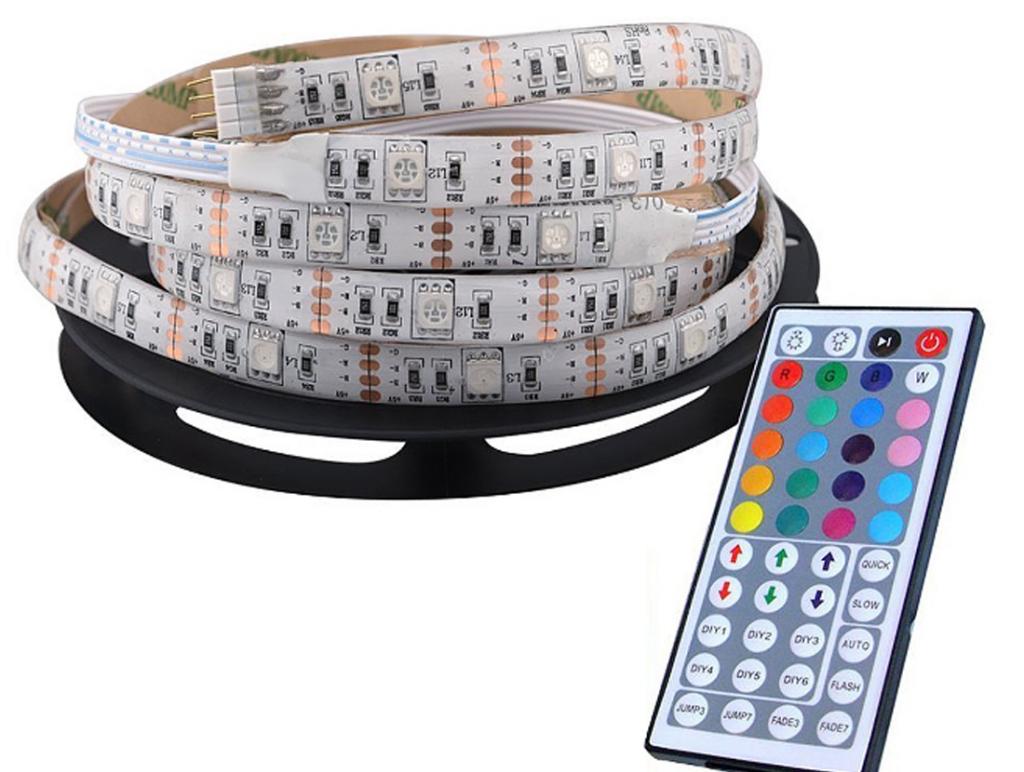

Найбільш популярними є контролери з ПДУ на інфрачервоному випромінюванні. Вартість таких пристроїв цілком прийнятна. А ось обладнання, що працює по каналу Wi-Fi, коштує значно дорожче. Існують і контролери з окремим блоком управління, який монтується на місце штатного вимикача.

Алгоритм монтажу світлодіодним смуги

Спочатку стрічка йде з припаяними до контактів відрізками проводів 4-х кольорів, де жовтий призначений для подачі загального позитивного імпульсу. Решта з'єднуються згідно відтінку – червоний, синій і зелений. Але часто буває, що довжина відрізка велика, і її необхідно скоротити. На RGB-стрічці вказані місця, призначені для ділення. Контакти на них промарковані (R, G, B і +V). Після того як відрізана необхідна довжина, до них припаюються дроту для комутації.
Зараз у магазинах можна знайти і спеціальні конектори, які дозволяють обійтися без пайки. Вони можуть бути простими (без жорсткої фіксації) або професійними. Для затиску контактів таких коннекторів використовується спеціальний інструмент – кримпер.
RGB-світлодіод: типи, терморегулятори, підключення. RGB-стрічка

З'єднання стрічки з контролером

Після того як контакти стрічки з RGB-світлодіодами підготовлені, можна приступити до її підключення. Тут також жодних проблем не виникає – всі контакти промарковані. Якщо ж з якоїсь причини наклейка з позначеннями відсутня, потрібно знову брати в руки мультиметр. Алгоритм дій такий.
  • На контролер подається живлення. Перемикач встановлюється на 20 В постійного струму.
  • Крайній правий контакт – «+». До нього приєднується червоний щуп мультиметра.
  • За допомогою пульта включається зелений колір, знаходиться і маркується контакт.
  • Ті ж дії проводять з двома відтінками.
  • Підключення контролера проводиться після того, як монтаж RGB стрічки завершений. А дроти від неї протягнуті до місця установки пристрою управління.

    RGB-світлодіод: типи, терморегулятори, підключення. RGB-стрічка

    Лайфхак по підключенню RGB стрічки без контролера

    Подібне з'єднання можна виконати при наявності в будинку трьох непотрібних блоків живлення від старої, що вийшла з ладу техніки, з виходом на 12 Ст. Такі адаптери часто йдуть до невеликих телевізорів. Їх розміщують над підвісною стелею або в іншому прихованому від очей місці, але поряд з розподільною коробкою вимикача. Всі адаптери потрібно живити, однак зробити це треба окремо. Для цього використовується трьохклавішні вимикач. Після проведених робіт залишиться лише підключити до мінусових проводів кольорові висновки. Плюс, йде від стрічки, поділяється на всі блоки живлення. Виходить, що при натисканні однієї з клавіш RGB-світлодіод буде загорятися певним кольором. При включенні парами у різних варіаціях можна добитися потрібного відтінку. Звичайно, ні про яке пульті або приглушении освітлення тут мови не йде.
    RGB-світлодіод: типи, терморегулятори, підключення. RGB-стрічка

    На закінчення

    Терморегулятори і підключення багатобарвних RGB-стрічок або окремих світлодіодів особливої праці не складає. Для виробництва таких робіт не потрібно особливих умінь або досвіду. Головне – чітко дотримуватися деякі правила, про які було сказано в сьогоднішній статті. А нагородою за правильно виконану роботу буде підсвічування, яка радує око і змінюється з тією періодичністю, яка потрібна домашньому майстрові. Це миготливі вогні для створення атмосфери дискотеки або романтичний варіант – вирішує той, у кого в руках пульт дистанційного керування контролером.
