Блок живлення є невід'ємною частиною будь-якого обладнання, в тому числі і комп'ютера. Несправність блоку живлення комп'ютера можна визначити тільки фізично, тобто візуально. Програмного способу зробити це не існує. Далі будуть розглянуті можливі несправності блоку живлення комп'ютера.

Як влаштований блок

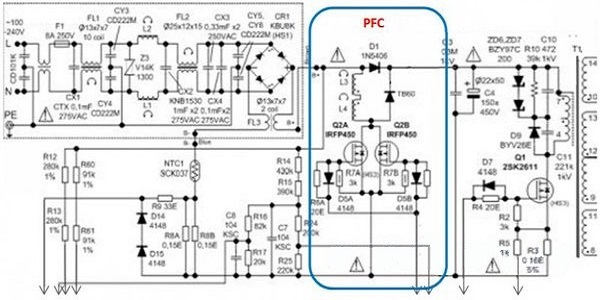

Для більш точного виявлення несправності блоку живлення комп'ютера потрібно зрозуміти його будову. Схематично блок складається з декількох основних вузлів. Перша половина має гальванічну зв'язок з мережею, що містить фільтр, схему джерела живлення для чергового режиму, випрямляч і транзисторні ключі перетворювача.
Несправність блоку живлення комп'ютера: можливі варіанти, причини, методи виправлення
Сюди ж відноситься схема силового чинника корекції.
Несправність блоку живлення комп'ютера: можливі варіанти, причини, методи виправлення
У другій половині укладені фільтри вхідної напруги, схема управління, стабілізатор мікросхеми ШІМ-контролера, стабілізатор напруги чергового режиму і випрямляч. Робота з цією частиною більш безпечна, так як вона не залежить від мережі.


Несправність блоку живлення комп'ютера: можливі варіанти, причини, методи виправлення
Тепер є загальне уявлення про те, як влаштований блок живлення комп'ютера, щоб приступити до його діагностики.

Підготовка блоку живлення

Перш ніж приступити до ремонту несправностей блока живлення комп'ютера, потрібно підготувати її. Для цього знадобиться повністю прибрати кришку корпуса блока живлення і зняти плату. Після цього необхідно розрядити конденсатори мережевої напруги лампою розжарювання. Тепер можна приступати до огляду.

Діагностика несправностей

Першим видимим ознакою несправності блоку живлення комп'ютера є здуття конденсаторів. Також можна спостерігати вигорілі елементи, які виділяють неприємний горілий запах. Це теж може бути симптомом несправність блоку живлення комп'ютера.


Несправність блоку живлення комп'ютера: можливі варіанти, причини, методи виправлення
Якщо блок давно використовується, то його непрацездатність може бути наслідком старіння його компонентів. Такий "недуга" найчастіше вражає конденсатори, наповнені електролітом. Також страждають випрямлячі і вихідні каскади. Коли рідина в конденсаторах в нестабільному стані, то можна побачити її зверху - вона буде підтікати, а конденсатор буде виглядати великим. При необережному використанні може статися перегрів, тобто необхідно своєчасно очищати блок живлення від пилу.
Несправність блоку живлення комп'ютера: можливі варіанти, причини, методи виправлення
На несправність блоку живлення комп'ютера може вказувати некоректна робота всієї системи: випадкові (періодичні) перезавантаження і зависання.

З чого почати?

Так як програмним способом дізнатися модель блоку живлення не представляється можливим, то варто звернутися до інструкції, яка додавалася разом з блоком. На жаль, не завжди вдається зберегти документацію, яка була в комплектації, тому потрібно відкрити інтернет-браузер з будь-якого іншого пристрою. На блоці живлення є найменування моделі, от її і треба вказати в пошуковому рядку разом із запитом "Можливі несправності. Не запускається блок живлення комп'ютера". Перш ніж починати самостійний ремонт, варто розглянути варіант невірної енергетичної навантаження. Всі комплектуючі в системному блоці споживають певну кількість енергії, тому підбирати блок живлення слід, виходячи з даних усіх компонентів. Наприклад, загальна сума енергоспоживання становить 350 Вт, а блок живлення підключений об'ємом 300 Вт.
У кращому випадку комп'ютер просто не запуститься, а в гіршому перегорять деякі деталі або вся система. Щоб дізнатися енергоспоживання всієї системи, потрібно скористатися онлайн-калькулятором, в який вводяться дані кожного комплектуючого, а калькулятор підбирає оптимальний обсяг блоку живлення. Це допоможе уникнути ознак несправності блоку живлення комп'ютера.

Призначення блоку живлення

Несправність блоку живлення комп'ютера: можливі варіанти, причини, методи виправлення
В сучасних блоках живлення основним кабелем, який підключається до материнської плати, вважається 20+4 пін. Саме цей кабель і роз'єм знадобиться для подальших дій. Кожен контакт має своїм унікальним вхідною напругою. Щоб дізнатися, потрібно в інтернеті подивитися схему живлення свого блоку живлення. Найпростіший спосіб перевірити один із симптомів несправності блоку живлення комп'ютера - це скористатися блоком живлення і скріпкою. Проте він не є безпечним як для самого блоку, так і для того, хто буде його перевіряти.

Перевірку тестером

Несправність блоку живлення комп'ютера: можливі варіанти, причини, методи виправлення
Ще один варіант перевірки основний несправність блоку живлення комп'ютера - це скористатися тестером. Для цього потрібно зняти бічну кришку системного блоку, щоб отримати доступ до материнської плати. Далі знадобиться від'єднати всі кабелі блоку, які підключені до комплектуючих на материнській платі. Єдиний компонент, якому не небезпечні перепади напруги - це дискової привід. Модульні блоки в цьому плані набагато простіше - їх кабелі від'єднуються звідусіль.
Після цього потрібно скористатися скріпкою і шлейфом, який призначений для материнської плати. Контакти на ньому, які відзначені чорним і зеленим кольором, потрібно перемкнуть скріпкою. Тепер можна підключити блок живлення до мережі і скористатися тестером. Включається блок за допомогою спеціальної кнопки, розташованої на ньому. Далі потрібно дивитися в тестер, і якщо деякі показники відхиляються від норми хоча б на одну одиницю, то це свідчить про непостійному напрузі. Цей спосіб дозволяє розібратися в тому, як знайти причину несправності блоку живлення комп'ютера.

Гучні звуки

Іноді блок живлення видає неприємний шум при запуску і роботі. Як шукати несправність в блок живлення комп'ютера в цьому випадку? Шум, який видає блок, - це вентилятор, а точніше - його неправильна робота. Найлегшим варіантом буде заміна вентилятора, але не всіх це влаштовує.

Підготовка вентилятора

Отже, коли від материнської плати були від'єднані кабелі, можна приступати до розбирання блоку живлення. На тій стороні, де знаходиться вентилятор, є чотири гвинтика, які необхідно відкрутити - вони фіксують кришку. До цієї кришки прикріплений вентилятор, але ми повернемося до нього пізніше. Потрібно звернути увагу на інші запчастини блоку живлення - якщо вони в запиленому стані, то можна скористатися сухою серветкою, щіткою або міні-пилососом. Позбувшись від пилу, можна приступати до мастила. Двоконтактний кабель, який веде до вентилятора, необхідно відкріпити від блоку живлення. Откреплению підлягає і сама плата блоку живлення, яка зафіксована на корпусі гвинтами (їх потрібно відкрутити). Плату потрібно буде почистити з обох сторін.

Мастило вентилятора

Тепер займемося безпосередньо вентилятором. Пальцями до лопат краще не торкатися, навіть витерти пил, так як на жирну поверхню частинки налипають швидше. Очистивши вентилятор від пилу, потрібно знайти на ньому наклейку і прибрати її. Після цього потрібно підняти край гумової пробки шилом або іншим тонким предметом, тому що пробку не можна пошкоджувати. Під самою пробкою знаходиться вісь крильчатки, а посередині - стопорная шайба. Якщо шайба ледве проглядається, то можна скористатися сухою ватною паличкою і протерти її. Робити це потрібно уважно, щоб на шайбі не залишилося ворсинок. У стопорної шайби є поперечний розріз, в який вставляється викрутка, тим самим поддевом її, щоб витягти назовні. Після цього залишається остання дрібна деталь - гумове кільце, яке теж підлягає зняттю. Тепер можна прибрати в сторону крильчатку. Залишилося очистити всередині всю поверхню від пилу, знову ж таки, допоможе суха ватяна паличка. Повертаємося до рами вентилятора з двигуном. Піднімаючи невелику круглу плату, можна побачити скупчення пилу, від якої також необхідно позбутися. У центрі кола знаходиться втулка, яка видає шум при роботі. Справа в тому, що час від часу її потрібно змащувати. Для цього ідеально підходить звичайне машинне масло.

Зворотна збірка

Отже, збирати назад вентилятор не важко, однак якщо це робилося вперше, то послідовність запам'ятати. Перше, що потрібно зробити - повернути на місце двигун, а на нього помістити крильчатку. Після цього по центру поміщається гумове кільце, а зверху на нього кріпиться стопорная шайба, її необхідно вирівняти. Найшвидший спосіб - розмістити шайбу за допомогою вертикального пінцета. Пара крапель масла навколо шайби не будуть зайвими. Зверху накладається гумова пробка, на яку наклеюється етикетка. Збірка вентилятора пройшла успішно, можна продовжувати збирати блок живлення, повернувши вентилятор в корпус блоку. Після цього потрібно закріпити плату до корпусу блока живлення і вентилятор підключити до плати. Після цього залишиться тільки зафіксувати кришку і підключити його до материнської плати. Якщо після змащення шум не усунувся, то справа в несправності вентилятора, який підлягає повній заміні.

Корисні поради

Блок живлення - не найдорожча частина комп'ютера, тим не менш, без нього робота неможлива, тому варто стежити за його станом. У статті були розглянуті варіанти того, як знайти несправність у блоці живлення комп'ютера і як їх виправити. Перед початком будь-яких маніпуляцій з блоком живлення важливо знати, що всередині знаходяться силові високовольтні конденсатори, які необхідно розряджати. Для цього потрібно просто відключити блок живлення від мережі і дати постояти йому без діла хвилин 15-20. Більш досвідчені фахівці можуть самостійно вирішити їх. Це займає менше часу, але і ризик великий. Для початку варто знати, що навіть велика кількість додаткових кулерів в корпусі не захистить блок живлення від попадання в нього були. Саме з цієї причини потрібно як можна частіше чистити його і весь системний блок від пилу. Несвоєчасний догляд призводить до більшого налипання пилу, що тягне за собою перегрів компонентів. Конденсатори також є актуальною проблемою несправність блоку живлення комп'ютера. Їх незвичайний стан можна розгледіти неозброєним оком - вони роздуті, а в деяких електроліт витікає назовні зверху або знизу. Таку поломку можна виправити, якщо знати товщину плати і вміти користуватися паяльником. Позбавляючись від пилу в блоці харчування, важливо використовувати матеріали, які не залишають після себе волоски або ворсинки, так як вони можуть налипати, нагріватися і залишати вигорілі місця. Ідеальними приладами є щітки для чищення і пензлики з м'яким пластиковим наповнювачем, міні-пилососи. Проводити ремонт блоку живлення потрібно тільки в тому випадку, якщо є досвід поводження з подібною технікою. У будь-якому випадку варто проконсультуватися з фахівцем з комп'ютерної техніки, щоб упевнитися, що проблема дійсно криється в блоці живлення.
