Системна плата ASRock A770DE. Характеристики та призначення

Материнська плата ASRock A770DE була випущена в рамках платформи АМ2+ і призначалася для реалізації високопродуктивних ЕОМ. На подібне її позиціонування вказували технічні характеристики і перелік підтримуваних моделей мікропроцесорів, який включав навіть найбільш продуктивні чіпи лінійки Phenom. Саме про це комп'ютерному компоненті і піде далі мова у пропонованому вашій увазі невеликому огляді.

Комплектація. Призначення

Список поставки даної системної плати включав: ASRock A770DE. Драйвери на компакт-диску. Також на останньому були записані інструкції та діагностичні утиліти. Комунікаційні дроти. Металева заглушка для монтажу в корпус ПК. Гарантійний талон. Керівництво користувача. Найбільш оптимально використовувати таку системну плату за складання ігрових комп'ютерів або ж графічних станцій. У першому випадку в її процесорний роз'єм повинен бути встановлений мікропроцесор лінійки Phenom з високою швидкодією і одна потужна графічна карта. Таке апаратне забезпечення дозволяло запускати будь-які іграшки на момент виходу цього комп'ютерного компонента. У другому ж випадку, крім високопродуктивного ЦПУ, до складу ЕОМ повинно входити вже дві відеокарти з високим рівнем швидкодії. Ще один можливий варіант застосування такої плати – це бюджетні сервери.

Процесори. Чіпсет. ОЗП

Материнська плата ASRock A770DE базується на наборі системної логіки 770 від компанії АМД, який був випущений спеціально для обчислювальної платформи АМ2+. Цей чіпсет включав два компоненти. Один з них – це «північний міст» АМД 770 а другий – «південна мікросхема» SB700. Список підтримуваних моделей мікропроцесорів ASRock A770DE включав: Чіпи економ-класу Septron для офісних ПК. ЦПУ лінійки Athlon в одно - або двоядерному виконанні, які дозволяли збирати комп'ютери з середньою швидкодією. Преміальні мікропроцесори серії Phenom, оснащені двома модулями обробки коду. Дана системна плата оснащена чотирма слотами для встановлення модулів ОПЕРАТИВНОЇ пам'яті. Тип пам'яті DDR2. Максимальний об'єм ОПЕРАТИВНОЇ пам'яті складає 4Гб. Рекомендовані частоти мікросхем пам'яті – від 533 до 1066МГц.

Комунікації

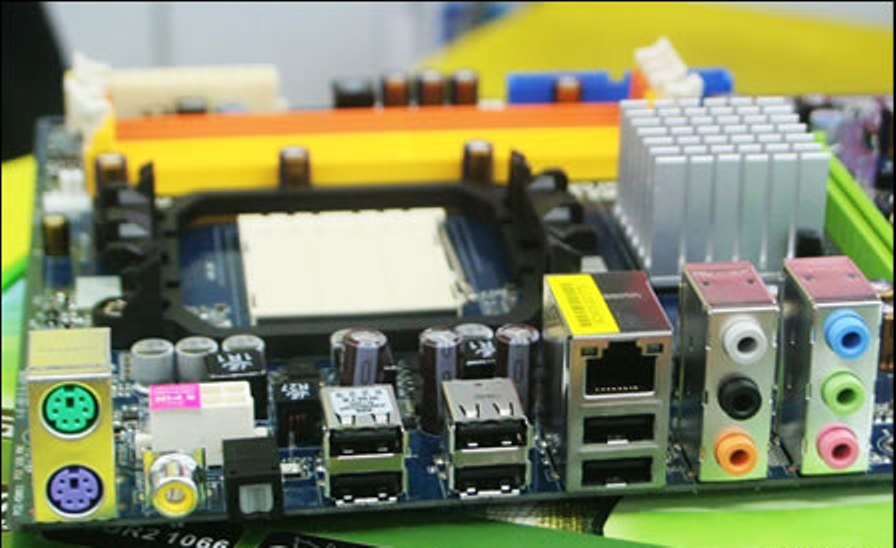

Досить великим набором різних способів підключення була оснащена ASRock A770DE. Список її портів включав: Два стандартних гнізда PS/2 до яких підбивалися штекери від клавіатури і маніпулятора. Один універсальний мережевий порт RJ-45 для комутації з обчислювальною мережею. Десять роз'ємів USB для підключення периферії. Один застарілий на поточний момент послідовний порт для комутації з застарілою версією маніпулятора або ж принтера. Набір акустичних роз'ємів.

Підсумки

В рамках цього мініатюрного огляду була розглянута системна плата у виконанні ASRock A770DE. На момент її виходу у неї були дійсно передові технічні характеристики і параметри. Але на поточний момент платформа АМ2+, яка лежала в її основі, повністю застаріла. Тому купувати такий пристрій для реалізації нового системного блоку недоцільно. А ось з його допомогою відремонтувати старий ПК шляхом мінімальних вкладень дуже навіть можна.
