Кабель S-Video: розпаювання, фото

Кабель S-Video є стандартом сигналізації для відео базової чіткості, зазвичай 480i або 576i. Поділяючи чорно-білі і раскрашивающие сигнали, він забезпечує кращу якість зображення, ніж композитне відео, але має порівняно більш низьке колірне дозвіл, ніж компонентне відео.

Передумови технології кабелю S-Video

Стандартні аналогові телевізійні сигнали проходять через декілька етапів обробки шляхом їх трансляції, кожен з яких відкидає інформацію і знижує якість одержуваних зображень.


Зображення спочатку фіксується у формі RGB, а потім розподіляється на три сигналу, відомі як YPbPr. Перший з цих сигналів називається Y, він складається з трьох вихідних сигналів на основі формули, яка створює загальну яскравість зображення або яскравість. Цей сигнал відповідає традиційному чорно-білому телевізійного сигналу, а метод кодування Y/C є ключем до забезпечення зворотної сумісності. Як тільки буде отримано сигнал Y, він віднімається з синього сигналу для отримання Pb і червоного сигналу для отримання Pr. Щоб відновити вихідну інформацію RGB для відображення, сигнали змішуються з Y для отримання вихідного синього і червоного кольорів, а потім сума їх змішується з Y для відновлення зеленого.

Проблема і рішення

Сигнал з трьома компонентами простіше транслювати, ніж вихідний трехсигнальный RGB, тому потрібна додаткова обробка. Першим кроком є об'єднання Pb та Pr для формування сигналу C для кольоровості. Фаза і амплітуда сигналу являють собою два вихідних сигналу. Цей сигнал обмежується смугою пропускання, щоб відповідати вимогам до мовлення. Отримані сигнали Y та C змішуються разом для створення композитного відео. Для відтворення композитного відео сигнали Y та C мають бути розділені, і це складно зробити без додавання артефактів. Кожен з цих кроків піддається навмисної або неминучої втрати якості. Щоб зберегти це якість в кінцевому зображенні, бажано усунути якомога більше кроків кодування/декодування. Кабель S-Video виключає остаточне змішування C з Y та подальший поділ під час відтворення.

Сигнал

Кабель S-video переносить відеосигнал з використанням двох синхронізованих сигналів і пар заземлення, званих Y і C. Y — це сигнал, який несе яскравість або чорно-біле зображення, включаючи синхронізуючі імпульси. C — це сигнал кольоровості, який несе кольоровість або забарвлення зображення. Цей сигнал містить як насиченість, так і відтінок відео. Сигнал яскравості передає горизонтальні і вертикальні синхроімпульсів так само, як композитний відеосигнал. Luma — це сигнал, що несе яскравість після гамма-корекції, тому званий Y із-за схожості з грецькою буквою нижнього регістру

Порівняльна характеристика

У складеному відеосигналі сигнали співіснують на різних частотах. Сигнал яскравості повинен бути фільтром нижніх частот, притупляющих зображення. Оскільки кабель S-Video підтримує ці параметри в якості окремих сигналів, фільтрація нижніх частот для яскравості не потрібна. Сигнал кольоровості має обмежену смугу частот у порівнянні з компонентним відео.
Порівняно з компонентним відеосигналом, який несе ідентичний сигнал яскравості, але поділяє кольорові різницеві сигнали на Cb/і Cr Pb/Pr, колірне дозвіл кабелю S-Video обмежена модуляцією на частоті від 357 до 443 мегагерц. У S-Video сигнали розділяються по кабелю, тому фільтрація нижніх частот не потрібно. Це збільшує смугу пропускання для передачі яскравості, пригнічує проблему перехресних перешкод кольору і залишає більше відеоінформації незмінною, таким чином покращуючи відтворення зображення порівняно з композитним відео. Через розділення відео на яскравість і колірні компоненти S-Video іноді розглядається як тип компонентного відеосигналу. Що відрізняє S-Video від цих схем більш високого компонентного відеосигналу, так це те, що S-Video передає інформацію про колір як один сигнал. Це означає, що кольори повинні бути закодовані, і тому такі сигнали NTSC, PAL і SECAM розрізняються S-Video. Таким чином, для повної сумісності використовувані пристрої не тільки повинні бути сумісні з S-Video, але і сумісні з колірним кодуванням.

Кодування сигналу і дозвіл

Передача інформації про колір у вигляді одного сигналу означає, що колір повинен бути якимось чином закодований, як правило, у відповідності з NTSC, PAL або SECAM, в залежності від застосовуваного локального стандарту. Кабель S-Video має низький дозвіл кольору. Кольорове дозвіл NTSC S-Video зазвичай становить 120 рядків по горизонталі (приблизно 160 пікселів від краю до краю), порівняно з 250 рядками по горизонталі для Rec. 601-кодований сигнал DVD або 30 рядків по горизонталі для стандартних відеомагнітофонів.

Стандартизація

В багатьох країнах Європейського Союзу кабель S-Video менш поширений через переважання роз'ємів SCART, які присутні на більшості існуючих телевізорів. Плеєр може виводити S-Video через SCART, але роз'єми SCART телевізора необов'язково підключені для його прийому, і на дисплеї буде відображатися тільки монохромне зображення. В цьому випадку достатньо змінити адаптерный кабель SCART.

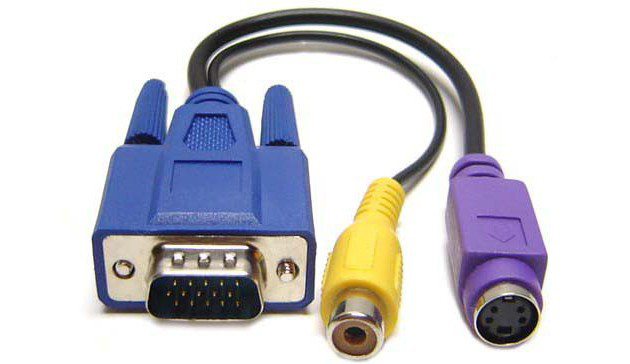

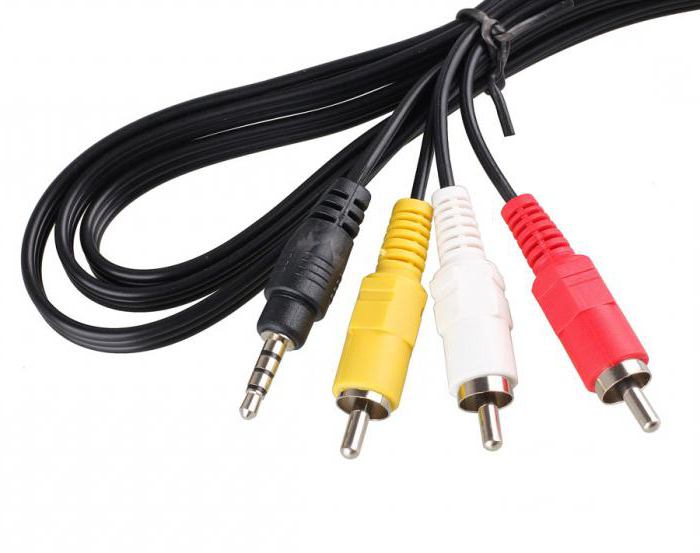

Ігрові консолі, що продаються на територіях PAL, зазвичай не містять вихід під кабель S-Video VGA. Ранні консолі поставлялися з RF-адаптерами і композитним відео (на телевізорах PAL) на класичних видеоразъемах типу RCA. В США і деяких інших країнах NTSC S-Video надається на деяких моделях відеообладнання, включаючи більшість телевізорів і ігрових консолей. Основними винятками є VHS і бета-відеомагнітофони.

Фізичні з'єднувачі

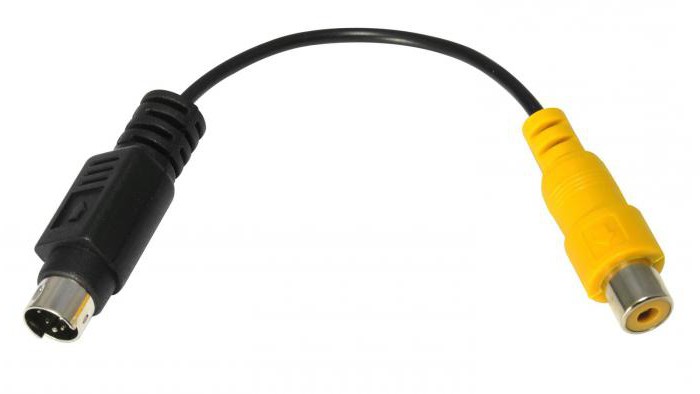

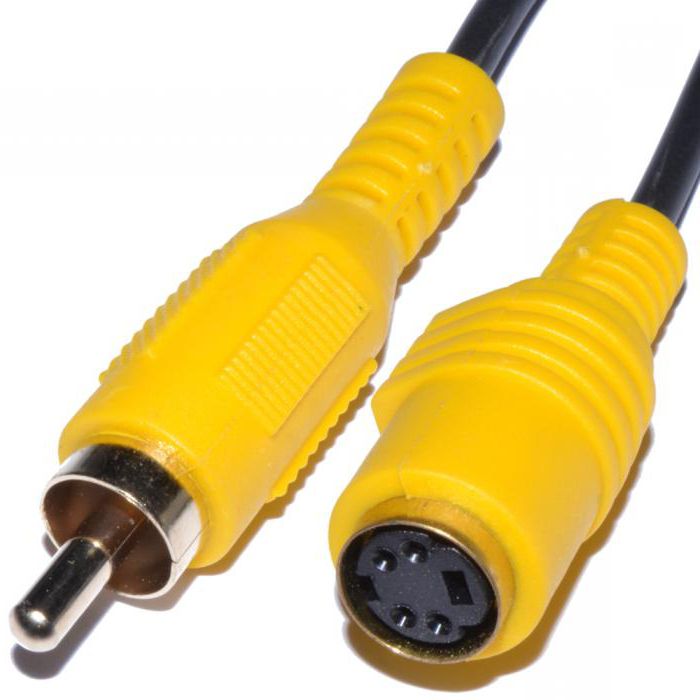

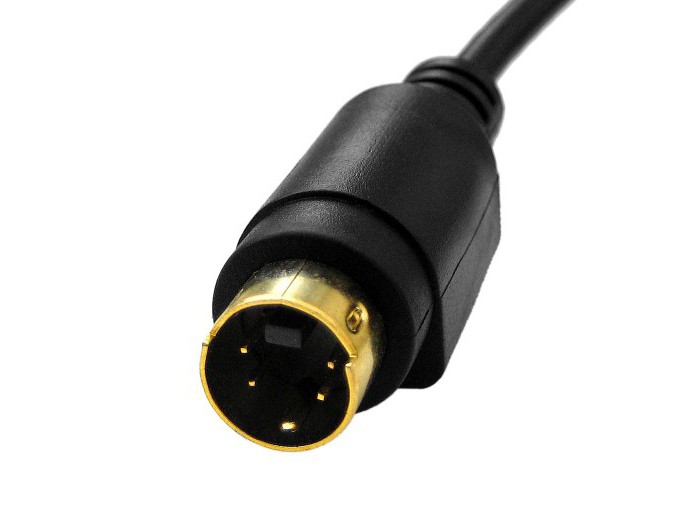

Чотирьохконтактний роз'єм mini-DIN є найбільш поширеним з декількох типів роз'ємів кабелю S-Video і «тюльпан». Один і той же роз'єм mini-DIN використовується на комп'ютерах Apple Desktop Bus для комп'ютерів Macintosh, і два типи кабелів можуть бути взаємозамінні. Інші варіанти роз'ємів включають в себе семиконтактні блокуючі «дублюючі» роз'єми, які використовуються на багатьох професійних S-VHS-машинах, і два роз'єми Y та C BNC, часто використовувані для патч-панелей S-Video (кабелі з HDMI). Ранні Y/C-відеомонітори часто використовували RCA-роз'єми, які переключатися між Y/C і композитним відеовходом. Хоча роз'єми різні, сигнали Y/C для всіх типів сумісні. Міні-DIN-кабелі схильні пошкоджуватися при експлуатації в місцях перегинів. Це може призвести до втрати кольору або інших пошкоджень в сигналі. Вигнутий штир може бути примусово повернутий в початкову форму, але це може привести до поломки штифта. Ці роз'єми зазвичай виготовляються для сумісності з кабелем S-video RCA і включають в себе додаткові функції, такі як компонентне відео за допомогою адаптера.

7-контактний роз'єм

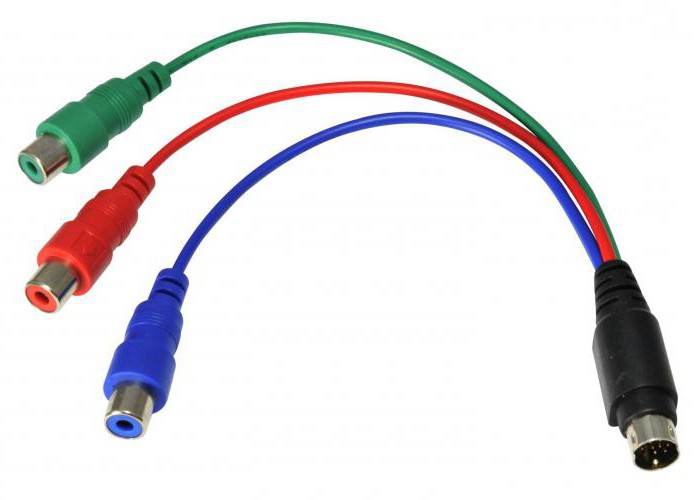

Нестандартні 7-контактні роз'єми mini-DIN (звані «7P») використовуються в деяких комп'ютерних пристроях (ПК і Mac). 7-контактний роз'єм сумісний з штирем стандартним 4-контактним роз'ємом S-Video. Три додаткових сокета можуть використовуватися для подачі композитний (CVBS) і відеосигналів RGB або YPbPr. Використання розпаювання кабелю S-Video розрізняється у виробників. У деяких реалізаціях залишився контакт повинен бути заземлений, щоб включити складовою вихід або відключити вихід S-Video. Деякі ноутбуки Dell мають цифровий аудіовихід у 7-контактному гнізді.

9-контактний відеовхід/відеовихід

9-контактні роз'єми використовуються у графічних системах, які мають можливість введення відео, а також виведення його через кабель S-Video, Scart. В даному випадку також немає ніякої стандартизації між виробниками щодо того, який штир що робить, і є два відомих варіанти використовуваного з'єднувача. Як видно з діаграми вище, хоча сигнали кабелю S-Video доступні на відповідних штифтах, жоден з варіантів роз'єму не приймає модифікований 4-контактний роз'єм S-Video, хоча їх можна налаштувати, видаливши ключ від вилки.
